Anleitung

Niagara N4 Bacnet Time Sync

Inhalt

• Vertraulichkeitshinweis
• Beschreibung
• Einstellung Kontroller
• Einstellung Supervisor
• Dokumenthistorie

Vertraulichkeitshinweis

Die Informationen in diesem Dokument sind vertrauliche Informationen der alvasys automation ag ("alvasys"). Solche Informationen und die hier beschriebene Software werden unter Lizenzvereinbarung bereitgestellt und dürfen nur gemäss dieser Vereinbarung verwendet werden. Die in diesem Dokument enthaltenen Informationen werden ausschliesslich für den Gebrauch durch Mitarbeiter, Lizenznehmer und Systembesitzer von ALVASYS bereitgestellt. Der Inhalt dieses Dokuments darf nicht an andere weitergegeben oder für andere vervielfältigt werden. Obwohl alle Anstrengungen unternommen wurden, um die Richtigkeit dieses Dokuments zu gewährleisten, ist ALVASYS nicht verantwortlich für Schäden jeglicher Art, einschliesslich Folgeschäden, die aus der Anwendung der hier enthaltenen Informationen resultieren. Informationen und Spezifikationen, die hier veröffentlicht werden, sind zum Zeitpunkt dieser Veröffentlichung aktuell und können ohne vorherige Ankündigung geändert werden. Dieses Dokument darf von Parteien, die autorisiert sind, ALVASYS-Produkte im Zusammenhang mit der Verteilung dieser Produkte zu verteilen, kopiert werden, unter der Bedingung, dass dies durch die Verträge autorisiert ist, die eine solche Verteilung ermöglichen. Es darf anderweitig, ganz oder teilweise, nicht kopiert, fotokopiert, reproduziert, übersetzt oder in irgendeiner elektronischen Form oder maschinenlesbaren Form reduziert werden, ohne vorherige schriftliche Zustimmung von ALVASYS.

Beschreibung

In dieser Anleitung zeigen wir euch, wie ihr die erforderlichen Einstellungen zur Zeitsynchronisation über BACnet hinzufügen könnt.

Einstellung Kontroller

1. Navigiere zu: station:|slot:/Drivers/BacnetNetwork/bacnetComm/server/

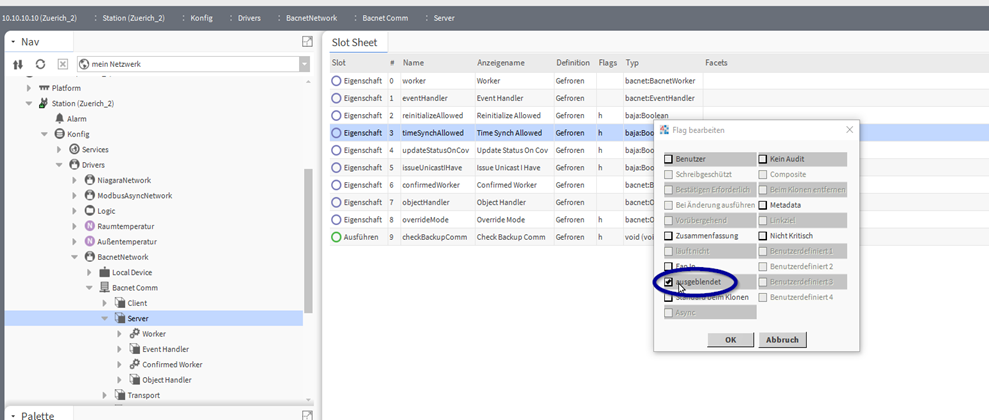

2. Öffne die Slot Sheet Ansicht
3. Öffne mit rechtsklick die Flagbearbeitung von timeSynchAllowed
4. Nimm den hacken ausgeblendet raus

5. Naviere zu: station:|slot:/Drivers/BacnetNetwork/bacnetComm/server/
6. Öffne die AX Bearbeitung Ansicht
7. Aktiviere den time Synch Allowed

Einstellung Supervisor

Der Sender der Zeit wir üblicherweise auf dem Supervisor eingestellt!

1. Naviere zu: station:|slot:/ Drivers/BacnetNetwork/localDevice

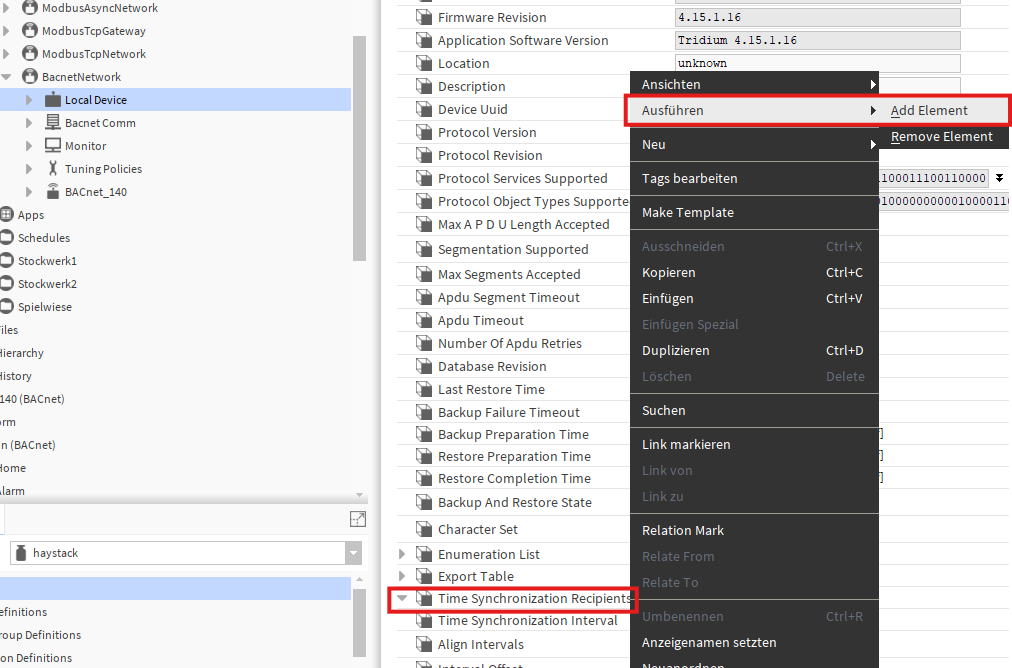

2. Rechtsklick auf Time Synchronization Recipients-> Ausführen -> addElement

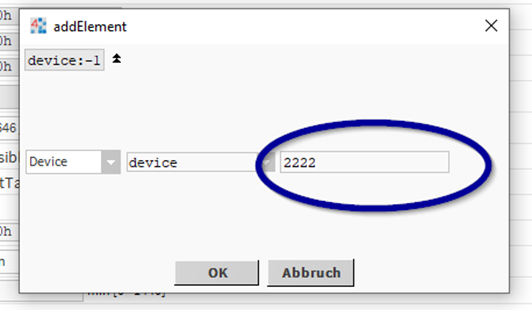

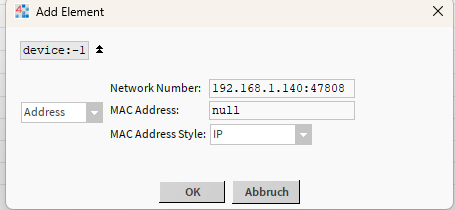

3. Trage die Bacnet ID oder IP Adresse des Kontrollers ein, mit der die Zeit synchronisiert werden soll.

4. Auf der AX Eigenschaften Seite im Local Device kann man die Synchronisierungszeit einstellen.

Dokumenthistorie

Getestete Versionen:

N4.15.1.16

Allgemein:
