Anleitung
Niagara N4 KNX True toggel erfassen
Inhalt
Vertraulichkeitshinweis
Die Informationen in diesem Dokument sind vertrauliche Informationen der alvasys automation ag ("alvasys"). Solche Informationen und die hier beschriebene Software werden unter Lizenzvereinbarung bereitgestellt und dürfen nur gemäss dieser Vereinbarung verwendet werden. Die in diesem Dokument enthaltenen Informationen werden ausschliesslich für den Gebrauch durch Mitarbeiter, Lizenznehmer und Systembesitzer von ALVASYS bereitgestellt. Der Inhalt dieses Dokuments darf nicht an andere weitergegeben oder für andere vervielfältigt werden. Obwohl alle Anstrengungen unternommen wurden, um die Richtigkeit dieses Dokuments zu gewährleisten, ist ALVASYS nicht verantwortlich für Schäden jeglicher Art, einschliesslich Folgeschäden, die aus der Anwendung der hier enthaltenen Informationen resultieren. Informationen und Spezifikationen, die hier veröffentlicht werden, sind zum Zeitpunkt dieser Veröffentlichung aktuell und können ohne vorherige Ankündigung geändert werden. Dieses Dokument darf von Parteien, die autorisiert sind, ALVASYS-Produkte im Zusammenhang mit der Verteilung dieser Produkte zu verteilen, kopiert werden, unter der Bedingung, dass dies durch die Verträge autorisiert ist, die eine solche Verteilung ermöglichen. Es darf anderweitig, ganz oder teilweise, nicht kopiert, fotokopiert, reproduziert, übersetzt oder in irgendeiner elektronischen Form oder maschinenlesbaren Form reduziert werden, ohne vorherige schriftliche Zustimmung von ALVASYS.
Beschreibung
In Niagara wird nur der erste TRUE-Befehl verarbeitet, da weitere TRUE-Signale keine Zustandsänderung verursachen.
Für dieses Verhalten bietet Niagara eine entsprechende Lösung innerhalb der Logik-/Signalverarbeitung.
Anforderungen
Niagara AX (>= 3.1)
Anleitung
1. Damit derselbe Wert mehrmals empfangen werden kann, müssen zwei zusätzliche Slots bei den Boolean Writeables angelegt werden.

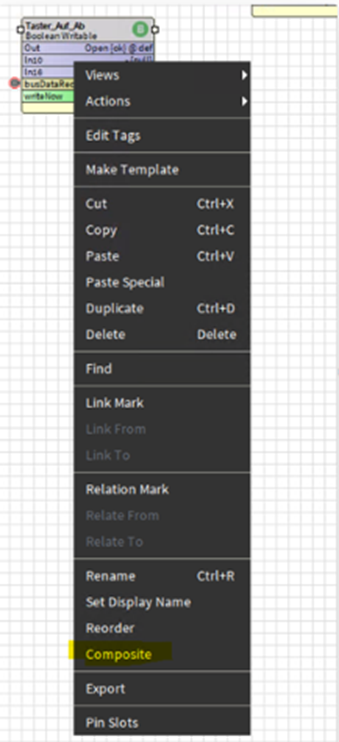

2. Rechtsklick auf BooleanWriteable (KNX-Datenpunkt im KNX Treiber)- > Composite öffnen.

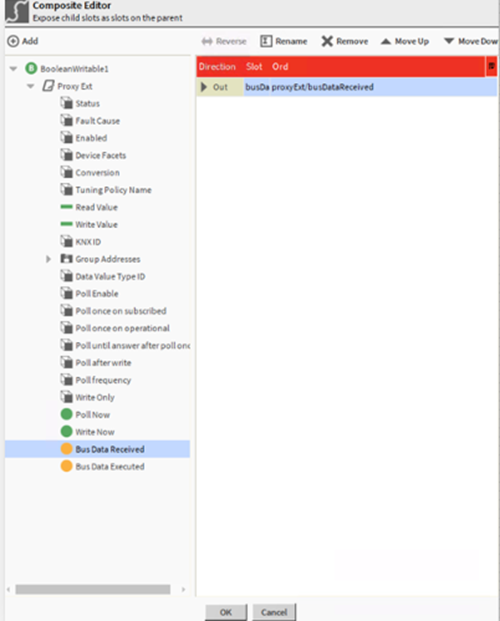

3. Zusätzlicher Out Slot anlegen auf Proxy Ext, Bus Data Received.

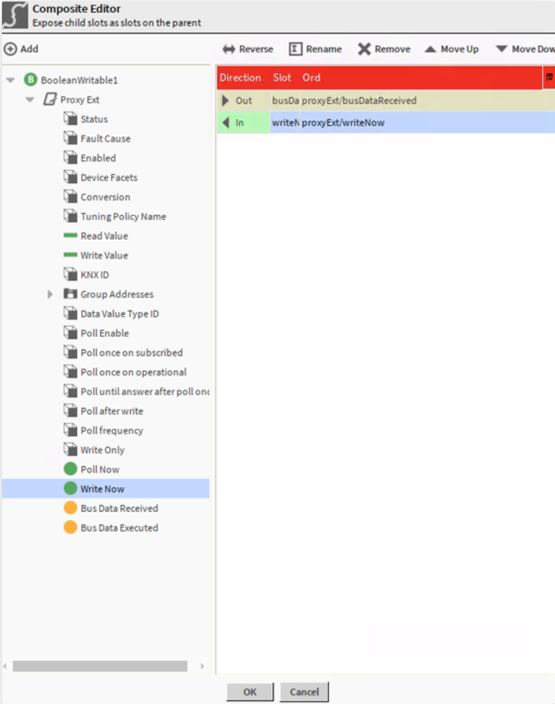

4. Zusätzlicher In Slot anlegen auf Proxy Ext, writeNow.

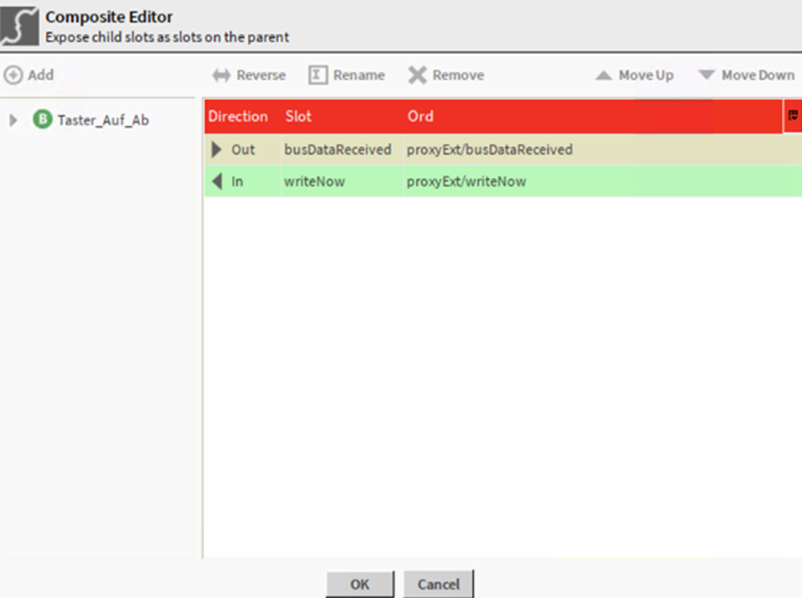

5. Danach sieht der Boolean Writeable KNX Punkt so aus und hat zwei neue Slots. Wird nun beispielsweise bei einem Taster mehrfach ein TRUE geschickt, wird dieses ausgewertet und an die Logik im Niagara weitergeleitet.
Dokumentenhistorie
Name | Datum | Änderung |
Tobias Thomann | 04.03.2026 | Dokument erstellt |
|
|
|
|
|
|
Getestete Versionen:
N4.10.7.42
Links:
https://www.alvasys.ch/support
https://www.youtube.com/@alvasysautomationag3852
