Anleitung
Niagara N4 Text drehen mit bajaui
Inhalt
Vertraulichkeitshinweis
Die Informationen in diesem Dokument sind vertrauliche Informationen der alvasys automation ag ("alvasys"). Solche Informationen und die hier beschriebene Software werden unter Lizenzvereinbarung bereitgestellt und dürfen nur gemäss dieser Vereinbarung verwendet werden. Die in diesem Dokument enthaltenen Informationen werden ausschliesslich für den Gebrauch durch Mitarbeiter, Lizenznehmer und Systembesitzer von ALVASYS bereitgestellt. Der Inhalt dieses Dokuments darf nicht an andere weitergegeben oder für andere vervielfältigt werden. Obwohl alle Anstrengungen unternommen wurden, um die Richtigkeit dieses Dokuments zu gewährleisten, ist ALVASYS nicht verantwortlich für Schäden jeglicher Art, einschliesslich Folgeschäden, die aus der Anwendung der hier enthaltenen Informationen resultieren. Informationen und Spezifikationen, die hier veröffentlicht werden, sind zum Zeitpunkt dieser Veröffentlichung aktuell und können ohne vorherige Ankündigung geändert werden. Dieses Dokument darf von Parteien, die autorisiert sind, ALVASYS-Produkte im Zusammenhang mit der Verteilung dieser Produkte zu verteilen, kopiert werden, unter der Bedingung, dass dies durch die Verträge autorisiert ist, die eine solche Verteilung ermöglichen. Es darf anderweitig, ganz oder teilweise, nicht kopiert, fotokopiert, reproduziert, übersetzt oder in irgendeiner elektronischen Form oder maschinenlesbaren Form reduziert werden, ohne vorherige schriftliche Zustimmung von ALVASYS.
Beschreibung
Hier zeigen wir euch, wie ihr Texte in Niagara N4 mit der Niagara Palette Bajaui ganz einfach drehen und individuell ausrichten könnt.
Anforderung
Niagara AX (>= 3.1)
Niagara 4.x (>= 4.15)
Ausgangslage

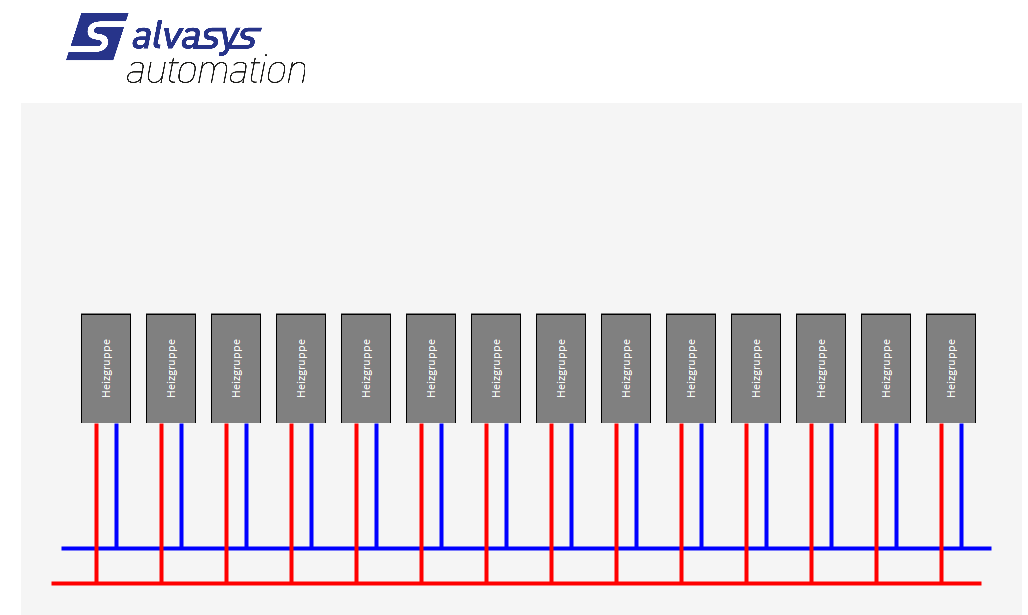

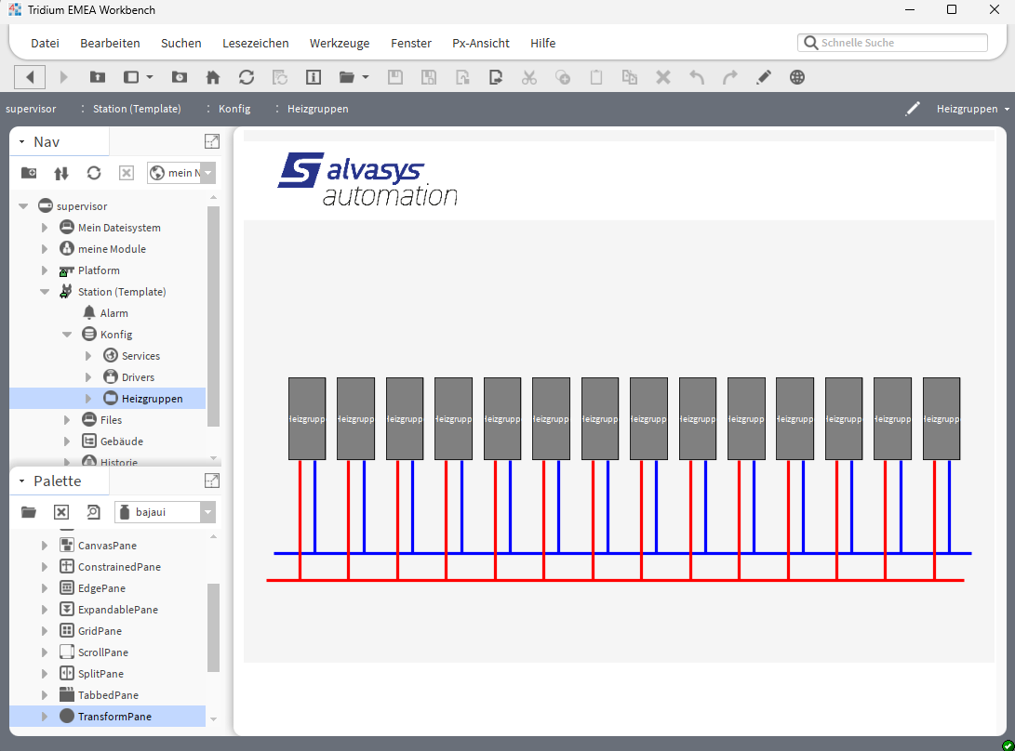

- Wenn z.B mehrere Heizgruppen in einer Linie dargestellt wird, macht es Sinn den Anzeigetext Vertikal darzustellen.
Anleitung

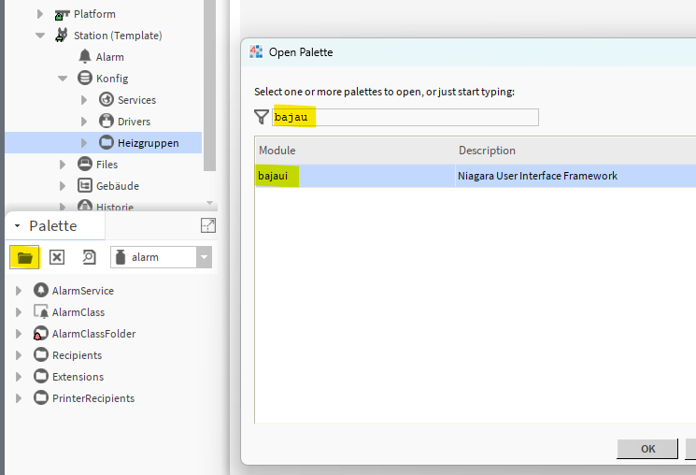

- Öffne Die Niagara Palette bajaui.

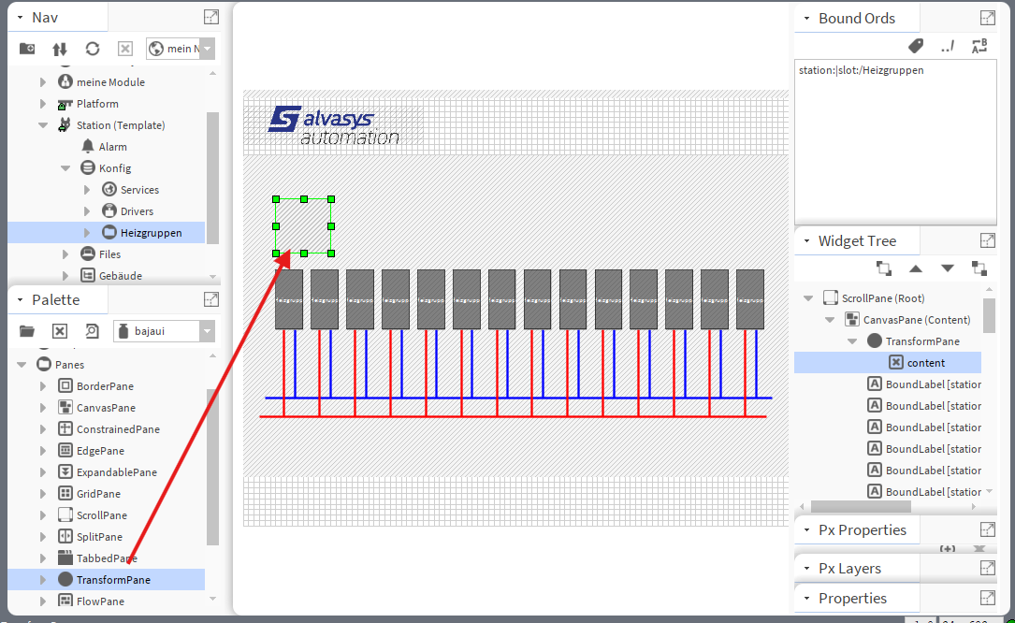

2. Ziehe von der Palette ->Panes->TransformPane in die Grafik.

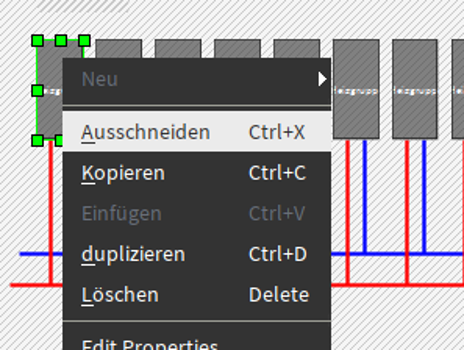

3. Schneide das gewünschte Label aus.

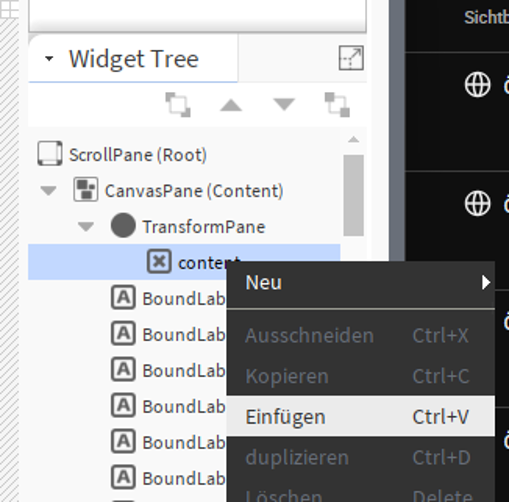

4. Füge ihn mit rechtsklick im Widget Tree in den neu hinzugefügten TransformerPane in den
content.

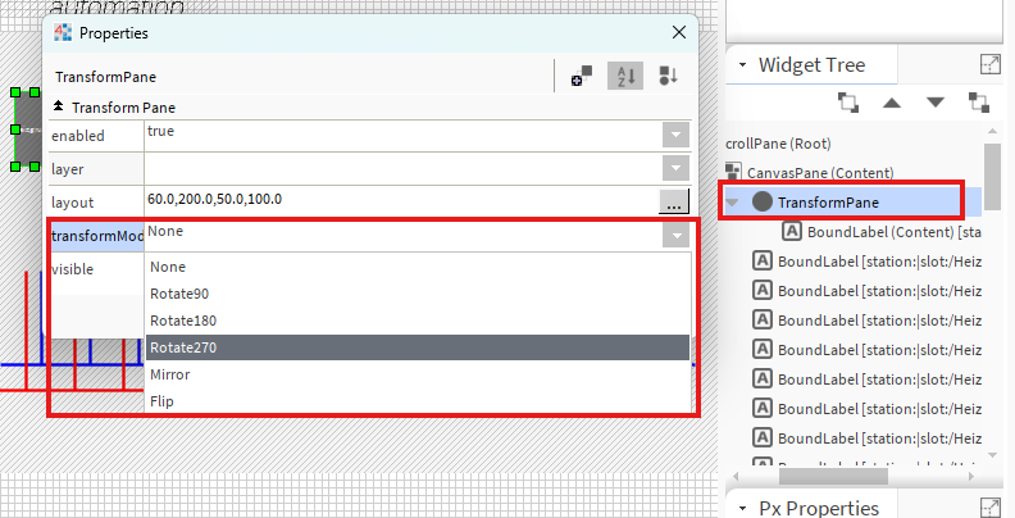

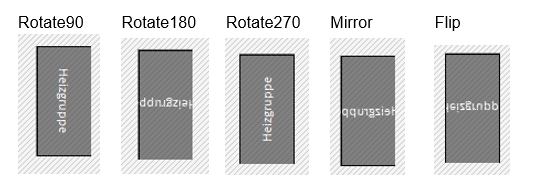

5. Klicke doppelt auf den TransformPane und wähle den gewünschten transformMode.
Dokumentenhistorie
Name | Datum | Änderung |
Tobias Thomann | 21.08.2026 | Dokument erstellt |
|
|
|
|
|
|
Getestete Versionen:
N4.15.3.28
Links:
https://www.alvasys.ch/support
https://www.youtube.com/@alvasysautomationag3852
