Anleitung

Niagara N4 NEQL Neqlize Ords PX

Inhalt

Vertraulichkeitshinweis

Beschreibung

Anforderungen

So gehts

Dokumenthistorie

Vertraulichkeitshinweis

Die Informationen in diesem Dokument sind vertrauliche Informationen der alvasys automation ag ("alvasys"). Solche Informationen und die hier beschriebene Software werden unter Lizenzvereinbarung bereitgestellt und dürfen nur gemäss dieser Vereinbarung verwendet werden. Die in diesem Dokument enthaltenen Informationen werden ausschliesslich für den Gebrauch durch Mitarbeiter, Lizenznehmer und Systembesitzer von ALVASYS bereitgestellt. Der Inhalt dieses Dokuments darf nicht an andere weitergegeben oder für andere vervielfältigt werden. Obwohl alle Anstrengungen unternommen wurden, um die Richtigkeit dieses Dokuments zu gewährleisten, ist ALVASYS nicht verantwortlich für Schäden jeglicher Art, einschliesslich Folgeschäden, die aus der Anwendung der hier enthaltenen Informationen resultieren. Informationen und Spezifikationen, die hier veröffentlicht werden, sind zum Zeitpunkt dieser Veröffentlichung aktuell und können ohne vorherige Ankündigung geändert werden. Dieses Dokument darf von Parteien, die autorisiert sind, ALVASYS-Produkte im Zusammenhang mit der Verteilung dieser Produkte zu verteilen, kopiert werden, unter der Bedingung, dass dies durch die Verträge autorisiert ist, die eine solche Verteilung ermöglichen. Es darf anderweitig, ganz oder teilweise, nicht kopiert, fotokopiert, reproduziert, übersetzt oder in irgendeiner elektronischen Form oder maschinenlesbaren Form reduziert werden, ohne vorherige schriftliche Zustimmung von ALVASYS.

Beschreibung

Neben der Möglichkeit, relative Links über ORDS zu verwenden, bietet Niagara auch die leistungsstarke Option, Datenpunkte direkt über NEQL abzufragen und zu visualisieren. Dies ermöglicht eine flexible und dynamische Darstellung von Daten innerhalb der Niagara-Umgebung.

Anforderungen

Niagara 4.x (>= 4.10)

Fertige Station

So gehts

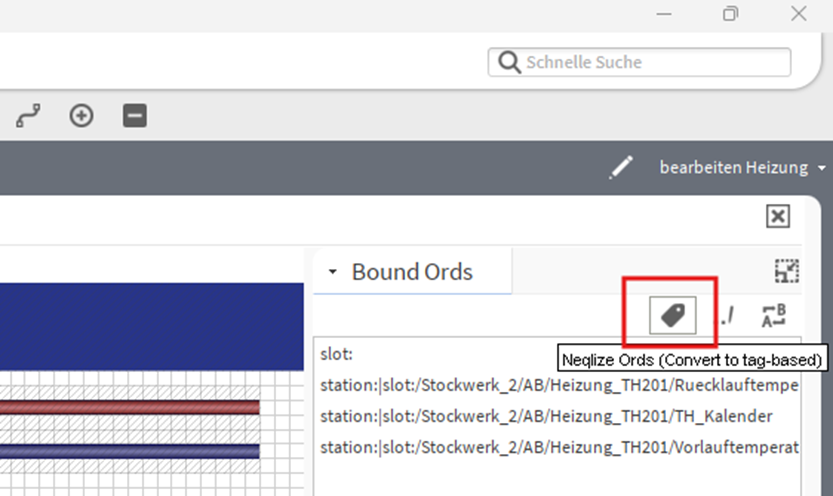

1. Öffne deine Grafik im Bearbeitungsmodus und Klick auf den Neqlize Ord

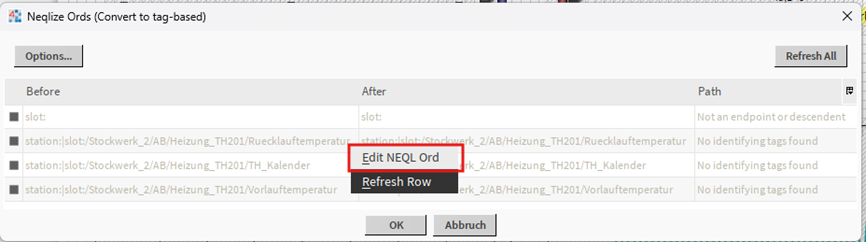

2. Klicke rechts auf den Datenpunkt, den du mit NEQL verlinken möchtest und geh auf Edit NEQL Ord

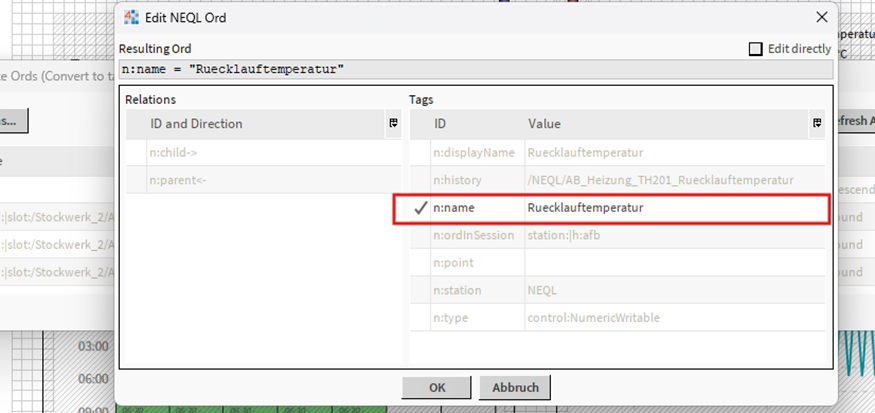

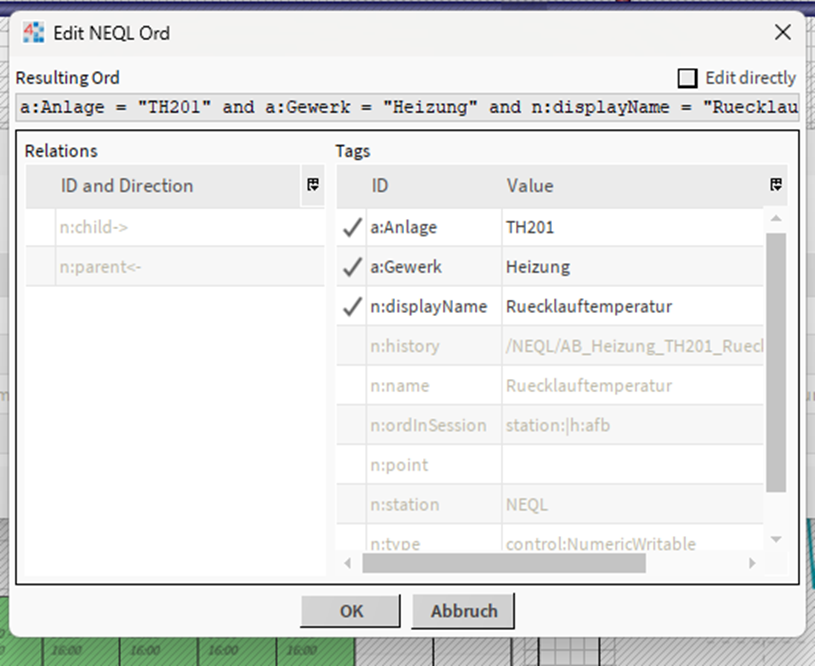

3. Nun kannst du wählen welche Tags du gerne für die Verlinkung nutzen möchtest.

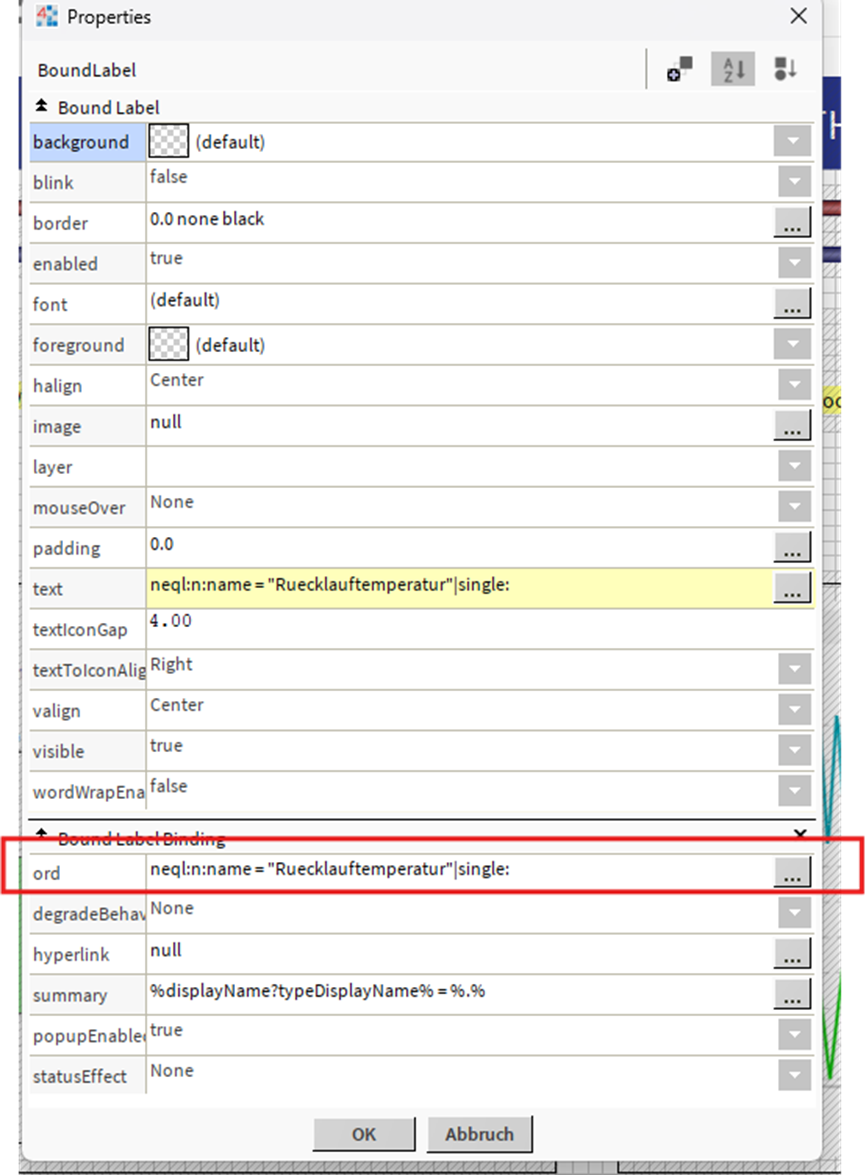

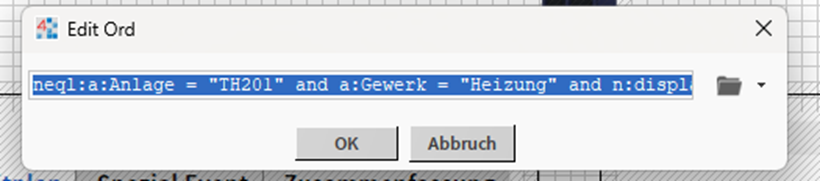

4. Wenn du nun die Eigenschaften des Datenpunktes betrachtest, siehst du die generierte neql Abfrage von Niagara.

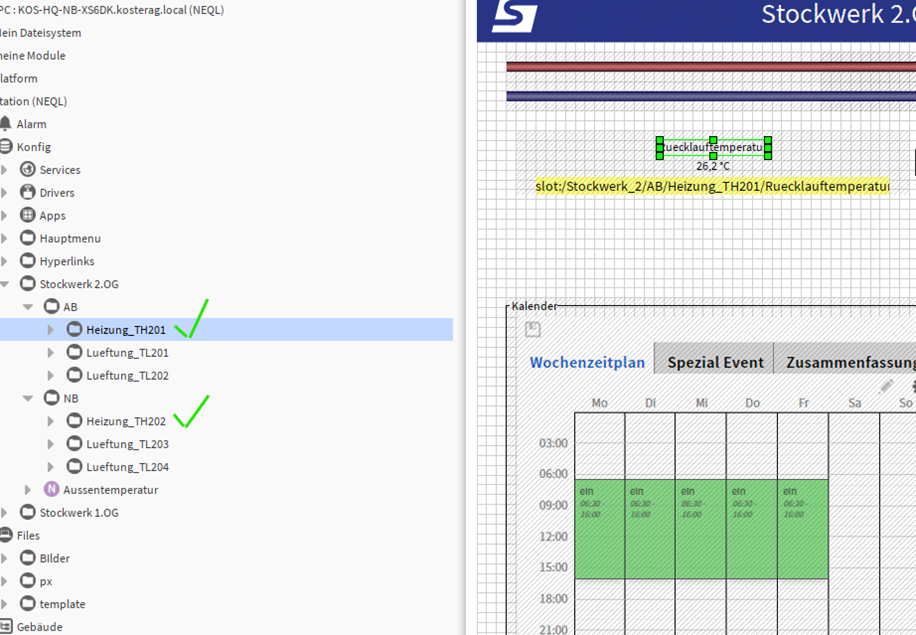

5. Das Bild kann nun für alle Anlagen genutzt werden, die dieselben Datenpunkt Bezeichnungen haben.

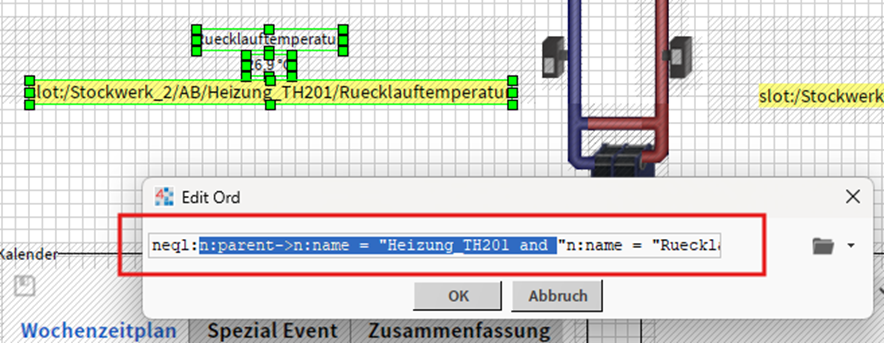

6. Wenn die Datenpunkte nur für das entsprechende Bild gelten soll, besteht die Möglichkeit mit n:parent-> n:name eine Eindeutigkeit zu schaffen. Somit werden nur noch die DP dargestellt die im übergeordneten Order Heizung_TH201 stehen haben

neql:n:parent->n:name = "Heizung_TH201 and "n:name = "Ruecklauftemperatur"|single:

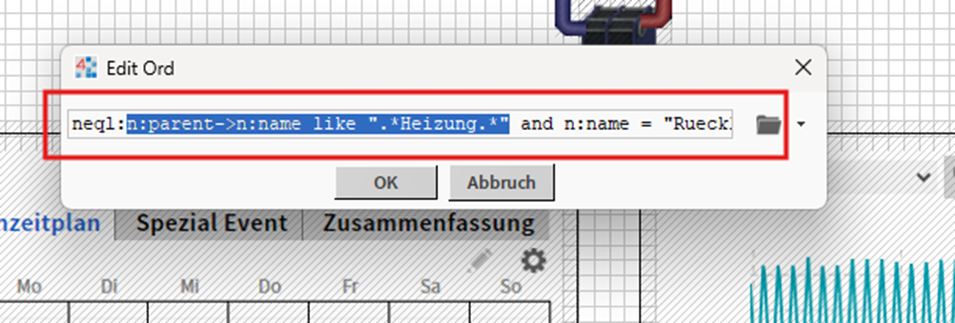

7. Du kannst auch DP darstellen, die nur dargestellt werden sollen wenn der übergeordnete Ordner das Wort Heizung enthält:

neql:n:parent->n:name like ".*Heizung.*" and n:name = "Ruecklauftemperatur"|single:

Niagara verwenden in der NEQL abfrage .* als Platzhalter

8. Es können statt Datenpunkt-Namen auch Tags als Abfrage dargestellt werden.

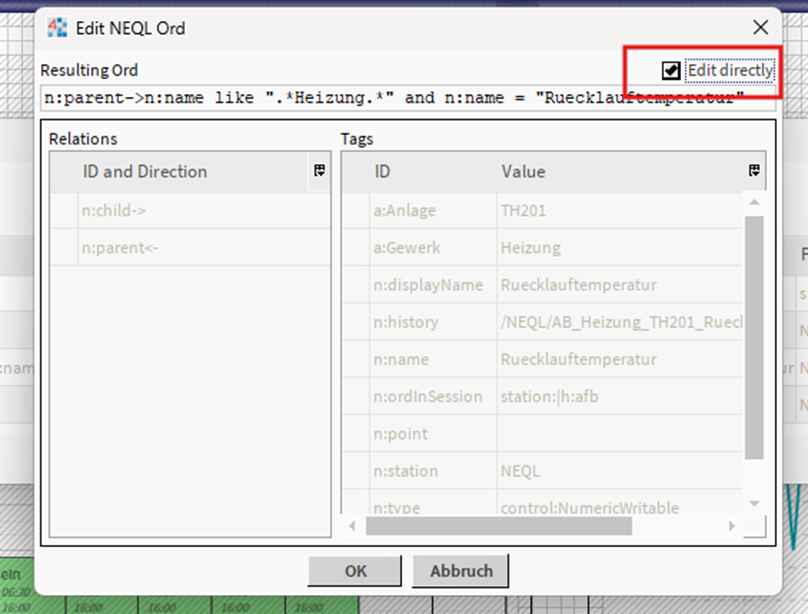

9. Um eine bestehende NEQL abfrage zu ändern im Neqlize Ords auf Edit directly klicken.

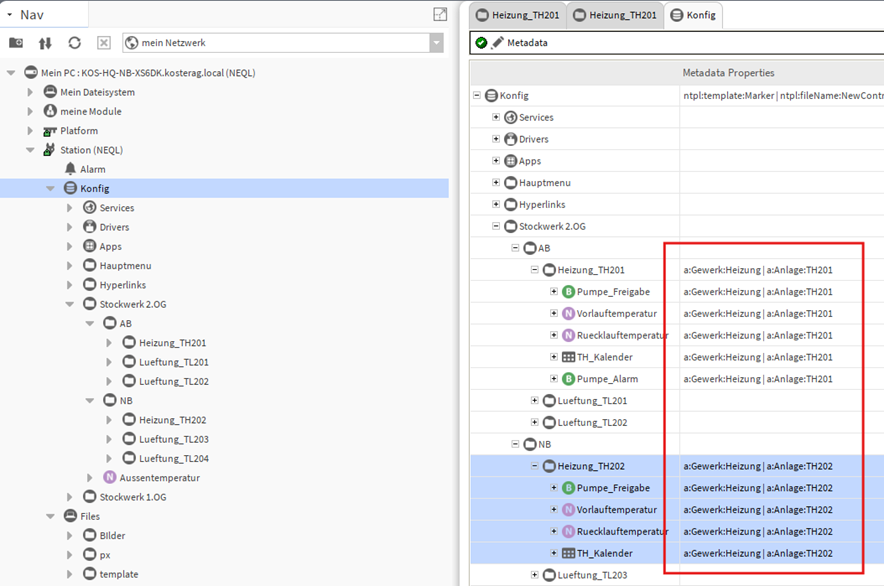

10. Wenn ein Datenpunkt Tags enthält, können diese im Tags Feld angekreuzt werden.

Dokumenthistorie

Name	Datum	Änderung
Tobias Thomann	12.05.2025	Dokument erstellt
Tobias Thomann	24.05.2025	neuer Youtube link

Getestete Versionen:

N4.10.7.42

N4.14.0.162
