Niagara N4 Relative ords & PX include

Inhalt

Beschreibung

Die Niagara-Plattform bietet mit relativen ORDs (Object Resource Descriptors) und PX-Includes eine leistungsstarke Möglichkeit, Visualisierungen technischer Systeme effizient, modular und einheitlich zu gestalten. Diese Methode eignet sich besonders für wiederkehrende Strukturen wie Sensoren, Aktoren oder Räume, die auf identischen Vorlagen basieren.

Vorbereitung

1. Erstelle einen Ordner mit dem Namen Sensor

2. Füge in diesen Ordner ein NumericWritable und einen StringWritable ein. Benenne sie mit Fuehler und BMK

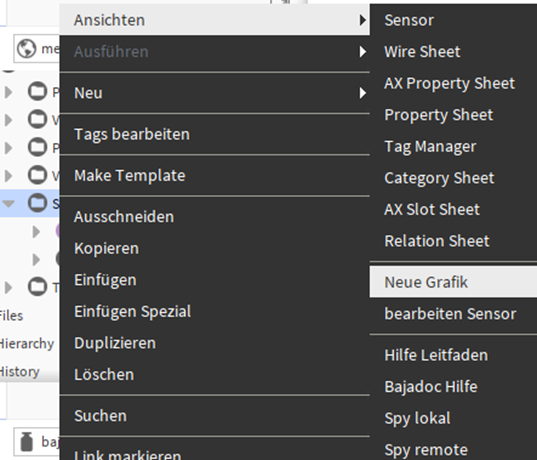

3. Erstelle über den Ordner eine neue Grafik und gib ihr einen Namen.

4. Verändere die Bildgrösse zu breite 200px und höhe 100px

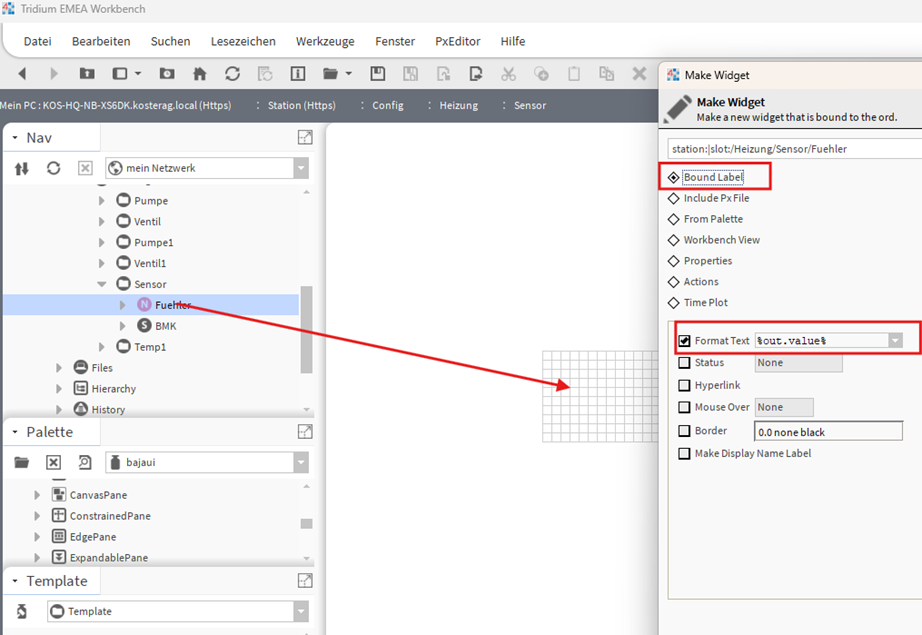

5. Ziehe den Fühler NumericWritable „Fuehler“ als Bound Label ins Bild.

6. Doppelklick auf den neu erstellten BoundLabel

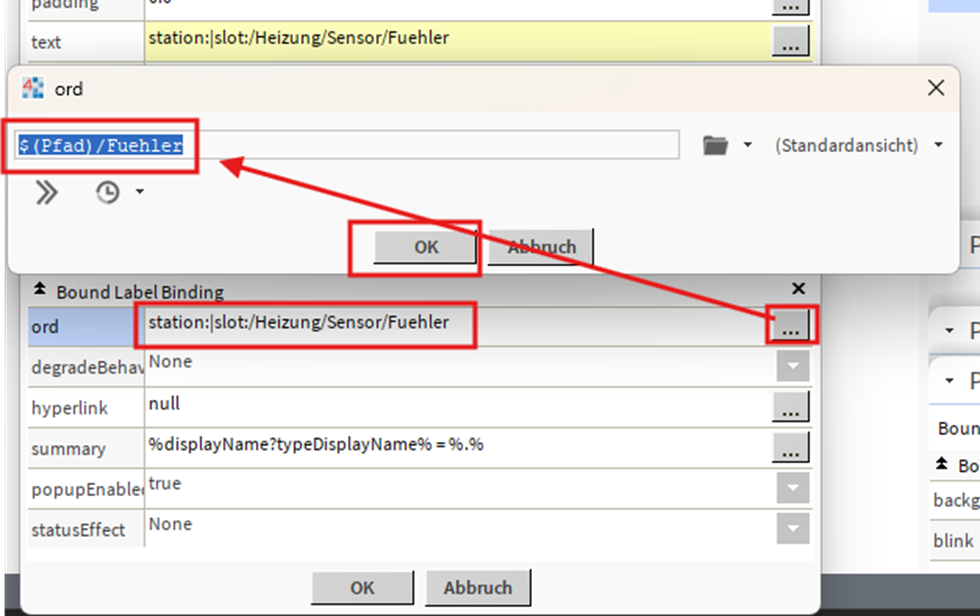

7. Ändere den Pfad von station:|slot:/Heizung/Sensor/Fuehler zu -> $(Pfad)/Fuehler

8. Mache das gleiche mit dem StringWritable BMK

9. Ändere den Pfad von station:|slot:/Heizung/Sensor/BMK zu -> $(Pfad)/BMK

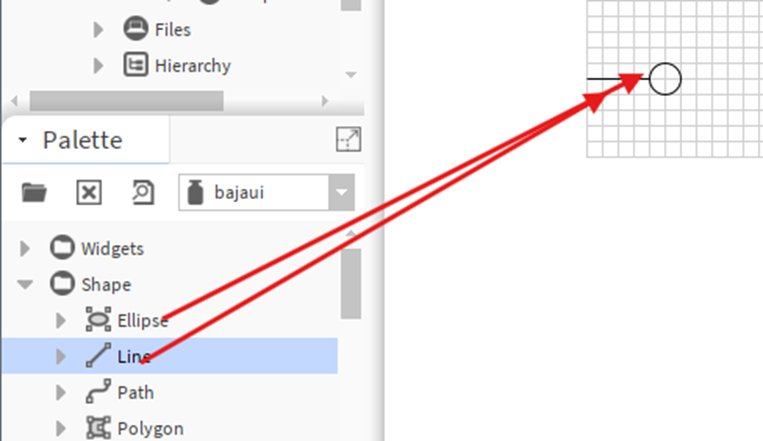

10. Zeichne ein Fühler Symbol

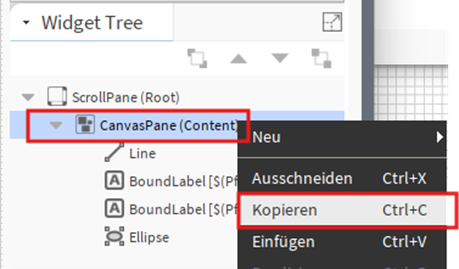

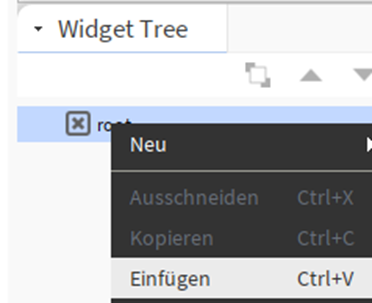

11. Kopiere den kompletten CanvasPane unter WidgetTree

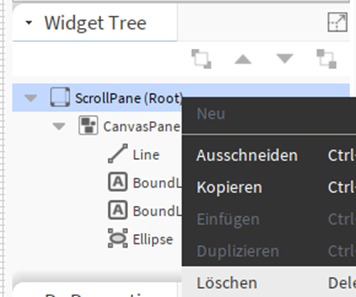

12. Lösche den ScrollPane

13. Füge den kopierten CanvasPane wieder unter root ein

14. Hiermit wird beim PX Include erreicht, dass der Hintergrund der eingefügten PX Grafik Transparent ist.

Anweisung

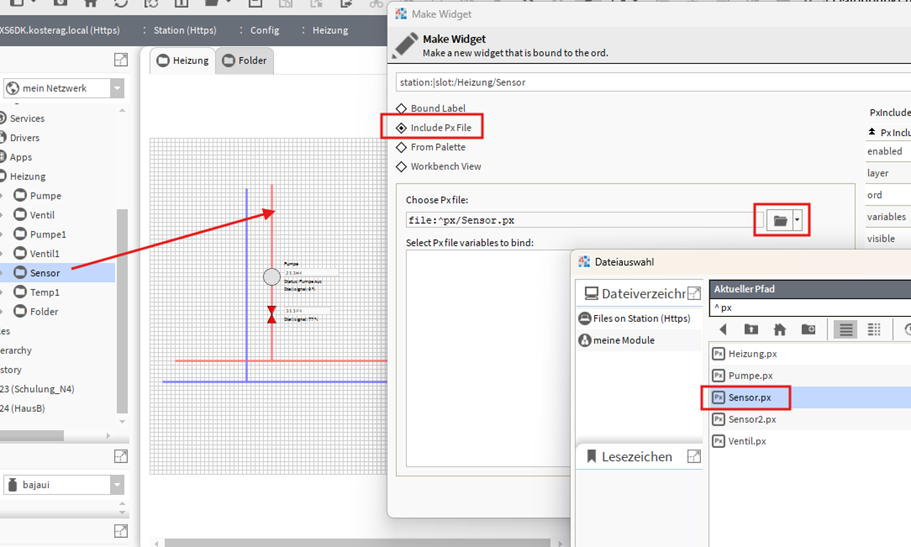

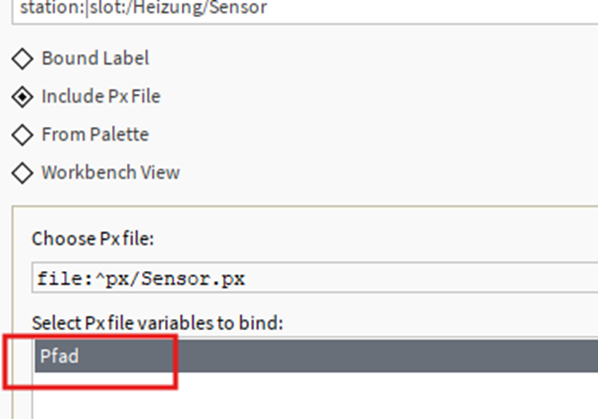

1. Ziehe den Erstellten Ordner Sensor in ein anderes PX rein und wähle als Option Include Px File. Öffne den PX Ordner und wähle das neu erstellte sensor.px File aus.

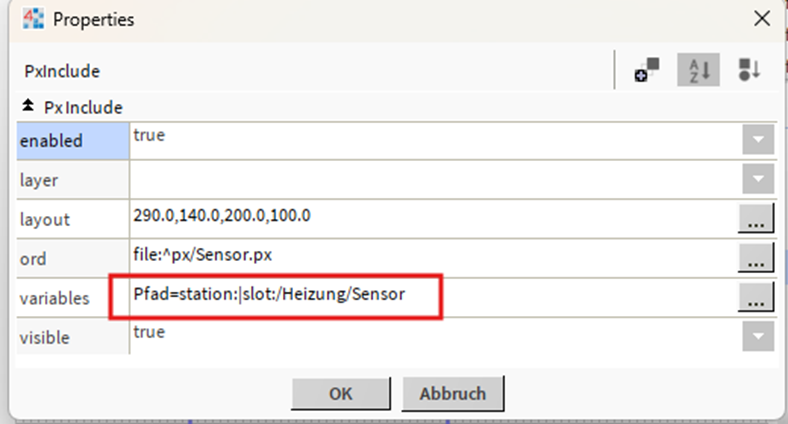

2. Wenn du alles richtig gemacht hast, sollte nun im unteren Select Px file variables to bind „Pfad“ erscheinen. Klick den an und bestätige mit ok.

3. Nun sollte die Grafik mit dem richtigen Pfad erscheinen.

4. Benennen Sie einfache und abgeschlossene Schritte

5. Ergänzen Sie die Anweisungen mit Abbildungen, indem Sie /image eingebenDokumenthistorie

Name	Datum	Änderung
Tobias Thomann	25.02.2025	Dokument erstellt
Tobias Thomann	24.06.2025	neuer Youtube Link
