N4 Sankey Diagramm

Erstellt von support alvasys, Geändert am Do, 10 Jul um 1:31 NACHMITTAGS von support alvasys

Anleitung

Niagara N4 Sankey Diagramm

Inhalt

Vertraulichkeitshinweis

Beschreibung

Anforderungen

Anleitung

Dokumenthistorie

Vertraulichkeitshinweis

Die Informationen in diesem Dokument sind vertrauliche Informationen der alvasys automation ag ("alvasys"). Solche Informationen und die hier beschriebene Software werden unter Lizenzvereinbarung bereitgestellt und dürfen nur gemäss dieser Vereinbarung verwendet werden. Die in diesem Dokument enthaltenen Informationen werden ausschliesslich für den Gebrauch durch Mitarbeiter, Lizenznehmer und Systembesitzer von ALVASYS bereitgestellt. Der Inhalt dieses Dokuments darf nicht an andere weitergegeben oder für andere vervielfältigt werden. Obwohl alle Anstrengungen unternommen wurden, um die Richtigkeit dieses Dokuments zu gewährleisten, ist ALVASYS nicht verantwortlich für Schäden jeglicher Art, einschliesslich Folgeschäden, die aus der Anwendung der hier enthaltenen Informationen resultieren. Informationen und Spezifikationen, die hier veröffentlicht werden, sind zum Zeitpunkt dieser Veröffentlichung aktuell und können ohne vorherige Ankündigung geändert werden. Dieses Dokument darf von Parteien, die autorisiert sind, ALVASYS-Produkte im Zusammenhang mit der Verteilung dieser Produkte zu verteilen, kopiert werden, unter der Bedingung, dass dies durch die Verträge autorisiert ist, die eine solche Verteilung ermöglichen. Es darf anderweitig, ganz oder teilweise, nicht kopiert, fotokopiert, reproduziert, übersetzt oder in irgendeiner elektronischen Form oder maschinenlesbaren Form reduziert werden, ohne vorherige schriftliche Zustimmung von ALVASYS.

Beschreibung

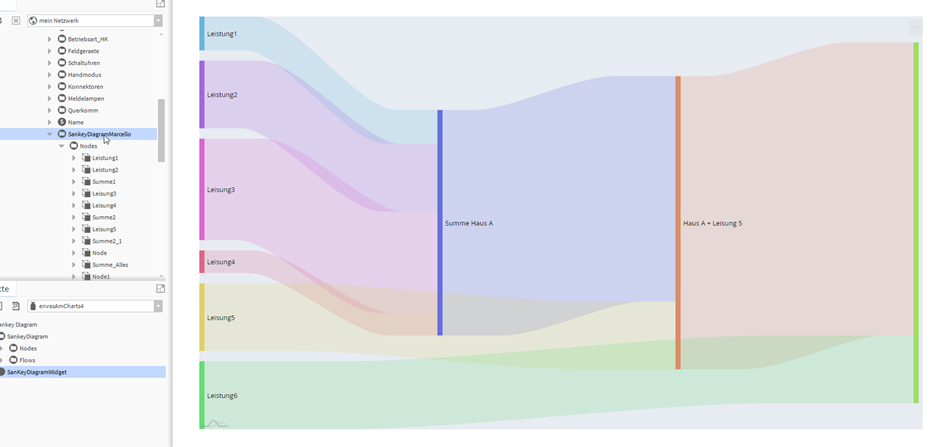

Ein Sankey-Diagramm in Niagara dient dazu, Datenflüsse oder Energieverteilungen innerhalb eines Gebäudesystems grafisch darzustellen. Diese Anleitung zeigt, wie ihr ein Sankey-Diagramm in Niagara integriert.

Anforderungen

Niagara 4.x (>= 4.7)

Anleitung

1. Sankey Modul installieren

Link zum Download: Sankey Diagramm by alvasys

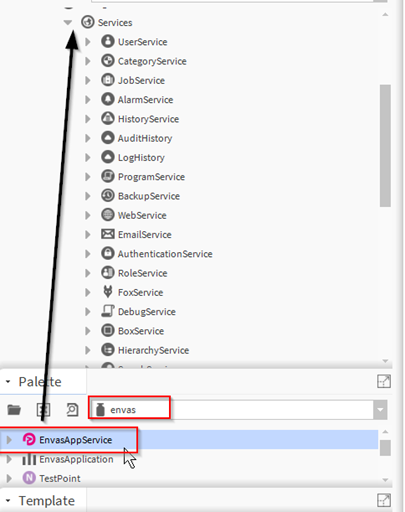

2. Envas Palette öffnen und EnvasAppService in Service hineinziehen.

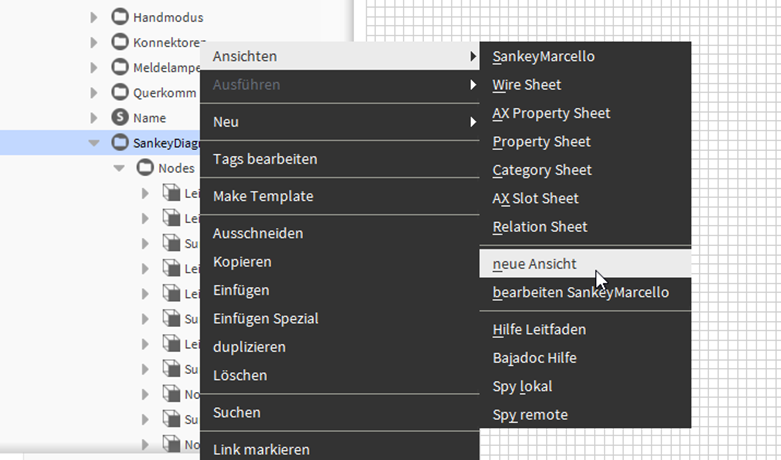

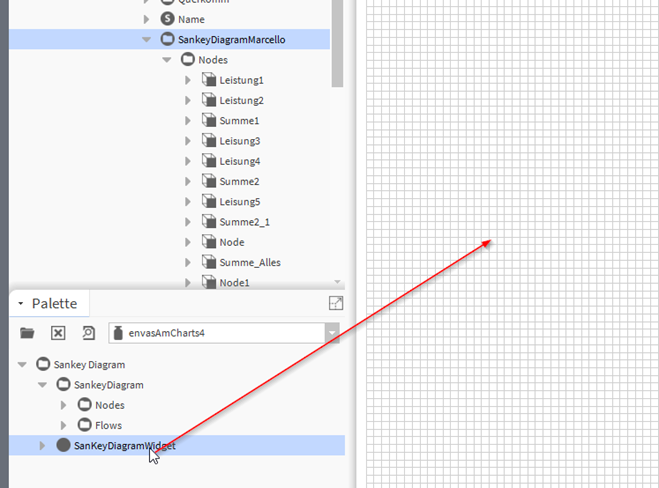

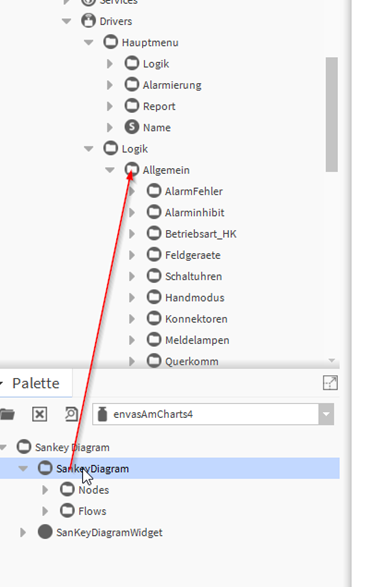

3. envasAmCharts4 öffnen und den Ordner SankeyDiagram unter Konfig ablegen

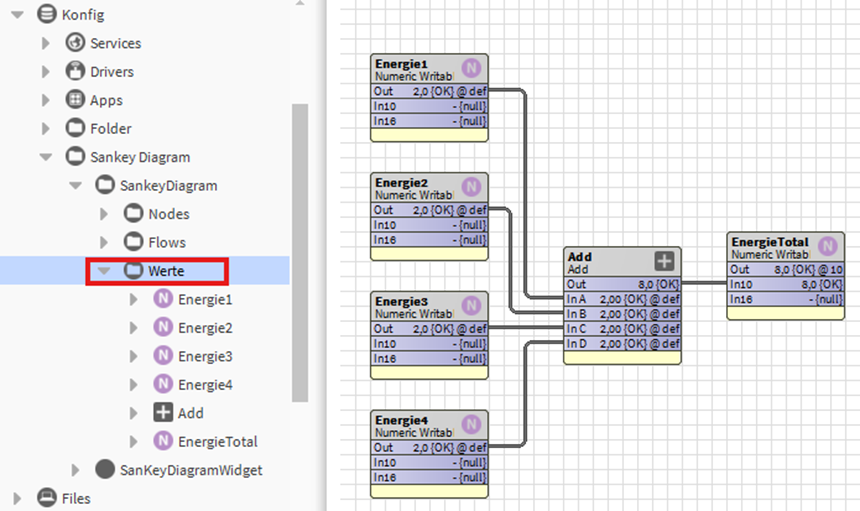

4. Unter den neu hinzugefügten SankeyDiagramm Ordner einen weiteren Ordner für die Rohdaten hinzufügen. Ordnername und Datenpunktnamen spielen keine Rolle.

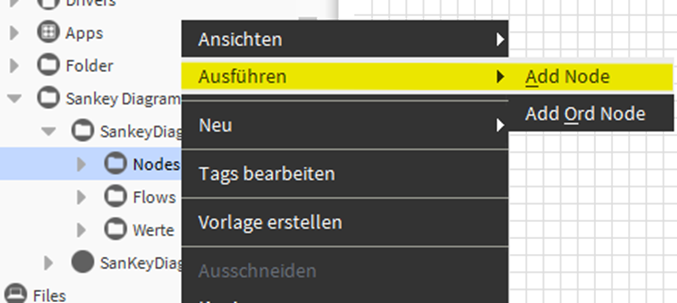

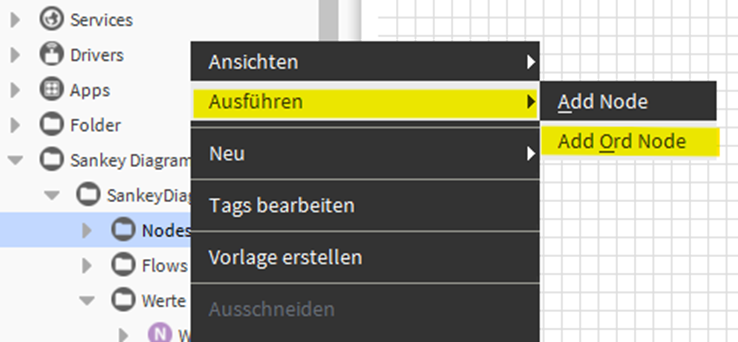

5. RechtsKlick auf den Ordner Nodes und einen Node Ausführen.

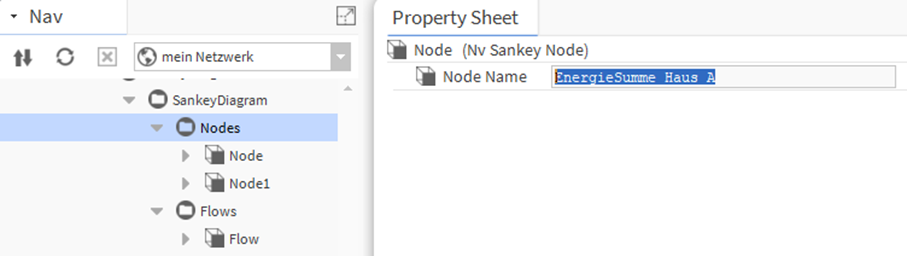

6. Den neu hinzugefügten Node öffnen und im Node Name zB EnergieSumme Haus A eintragen.

7. RechtsKlick auf den Ordner Nodes und einen Ord Node Ausführen.

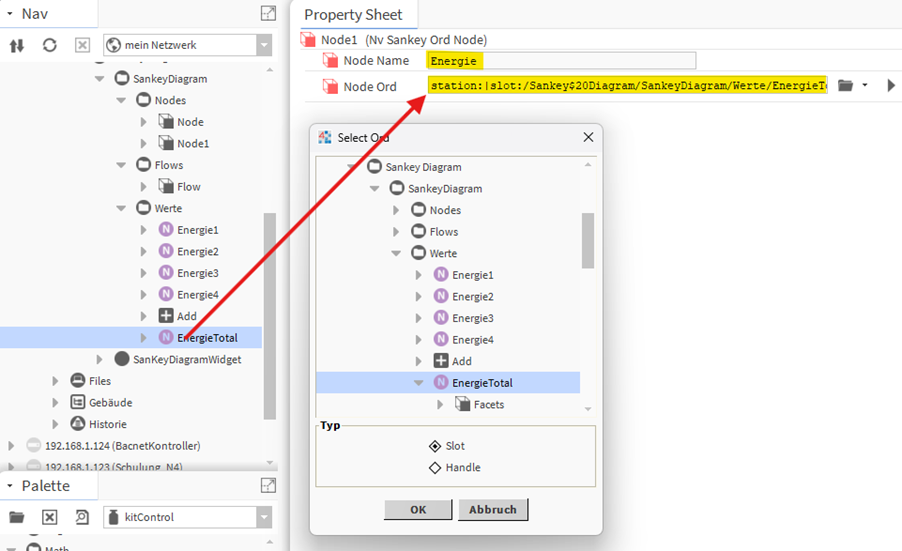

8. Den neu hinzugefügten (Ord) Node öffnen. Im Feld Node Name zB Energie1 eintragen und im Feld Node Ord den Datenpunkt Pfad der Energie Summen verlinken, der im neu erstellten Ordner Werte liegt.
