Beschreibung

Um auf einem Controller oder Supervisor schnell und zuverlässig eine strukturierte Navigationsübersicht zu erstellen, stellt Niagara den leistungsstarken Hierarchy Service zur Verfügung.

Wir zeigen euch Schritt für Schritt, wie ihr diesen Service effektiv nutzt, um eure Gebäudestruktur übersichtlich, dynamisch und tag-basiert darzustellen.

Anforderungen

Niagara 4.x (>= 4.7)

Hierarchystruktur mit tags

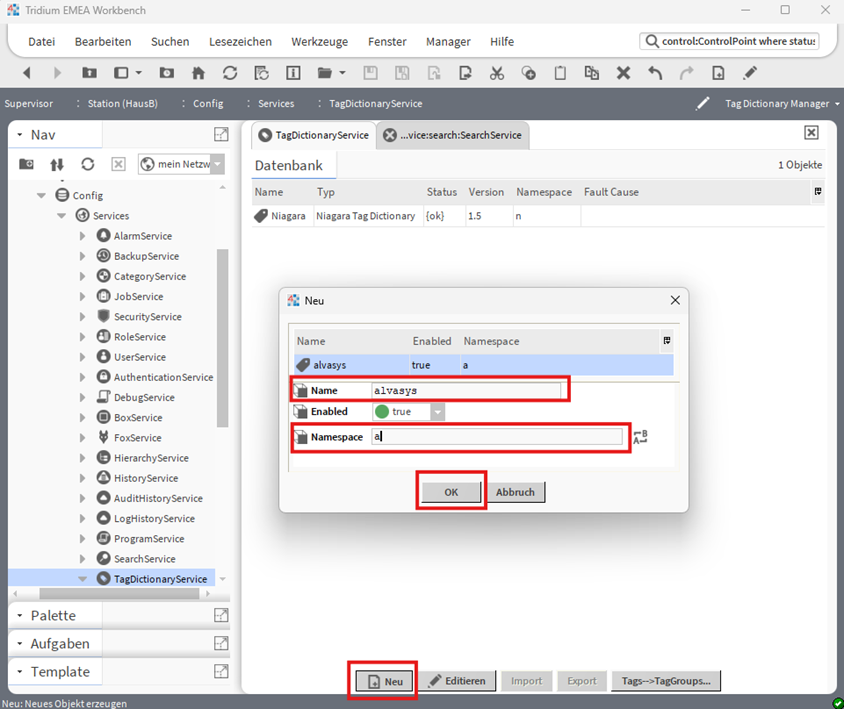

1. Einen neuen TagDictionary erstellen.

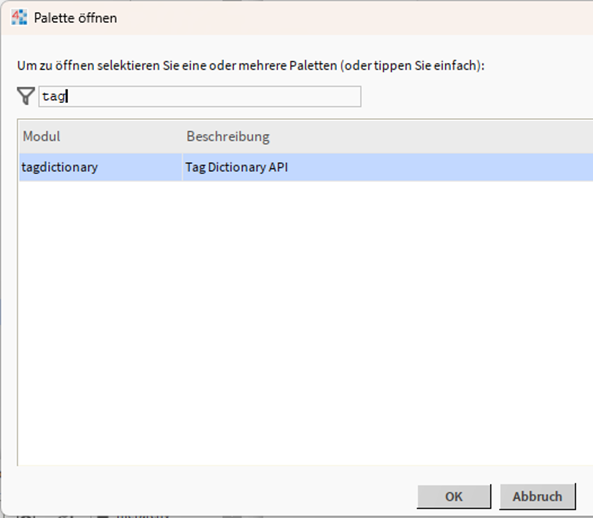

2. Die tagdictionary Palette öffnen.

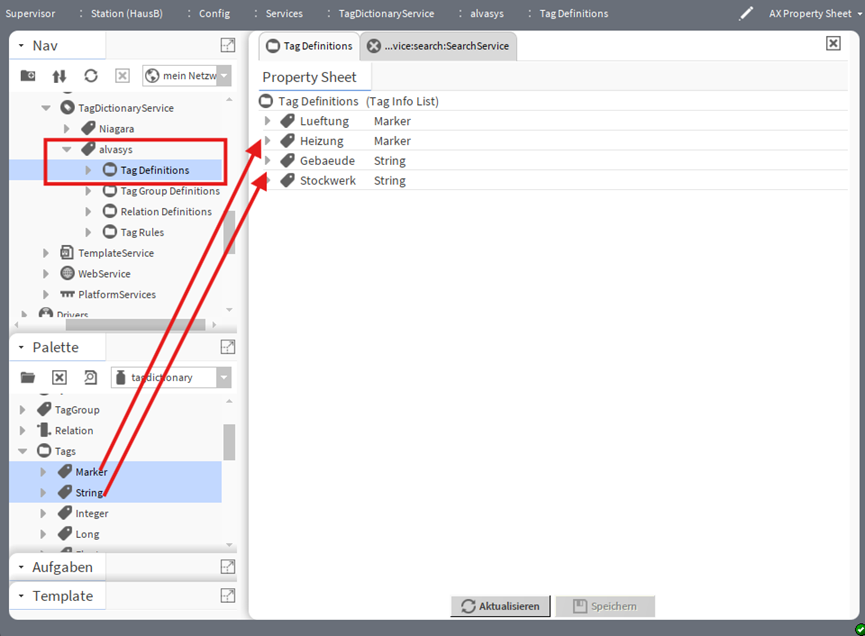

3. In den TagDefinitions Ordner folgende tags hinzufügen und mit Lueftung, Heizung, Gebauede und Stockwerk beschriften. (Achtung beachte ob Marker oder String)

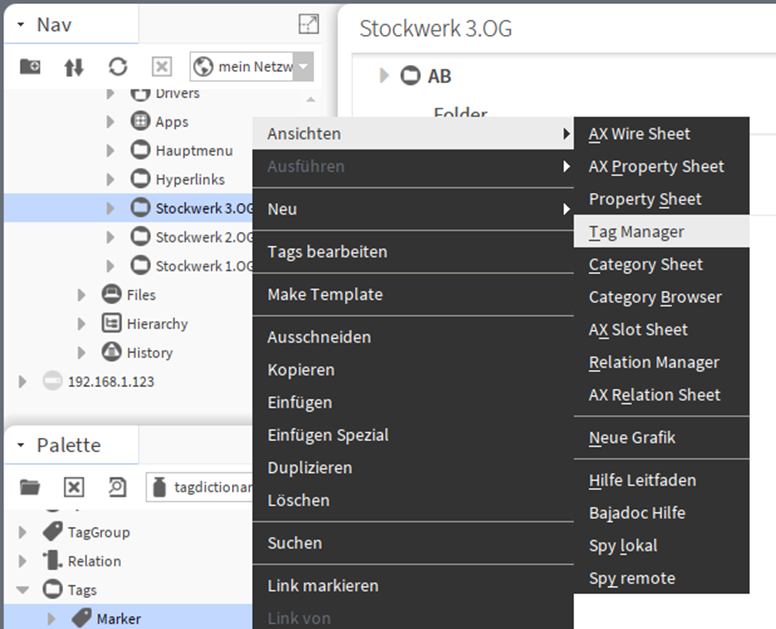

4. Den tag Manager mit rechtsklick auf einen Ordner starten.

5. Gewünschte Anlagen in den Tag Manager ziehen.

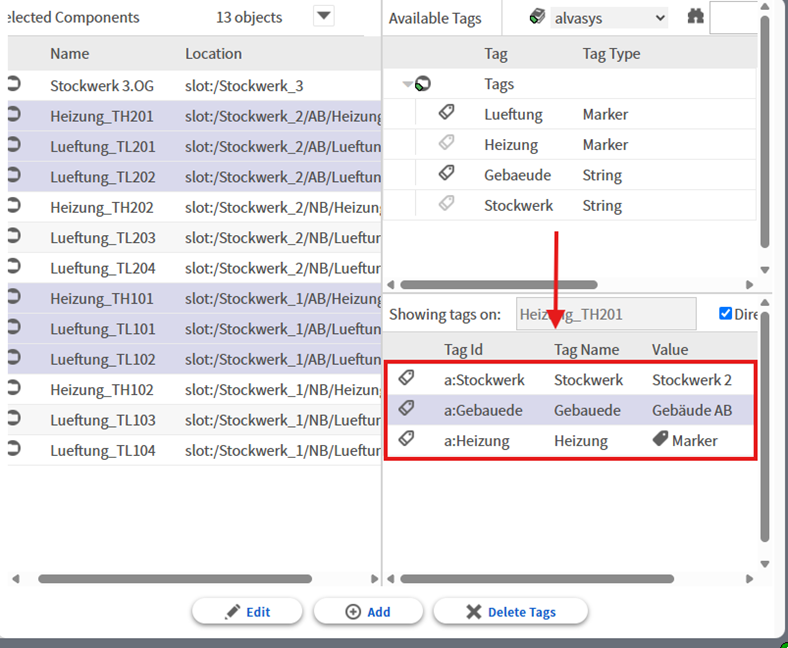

6. Alle Anlagen mit den entsprechenden tags versehen.

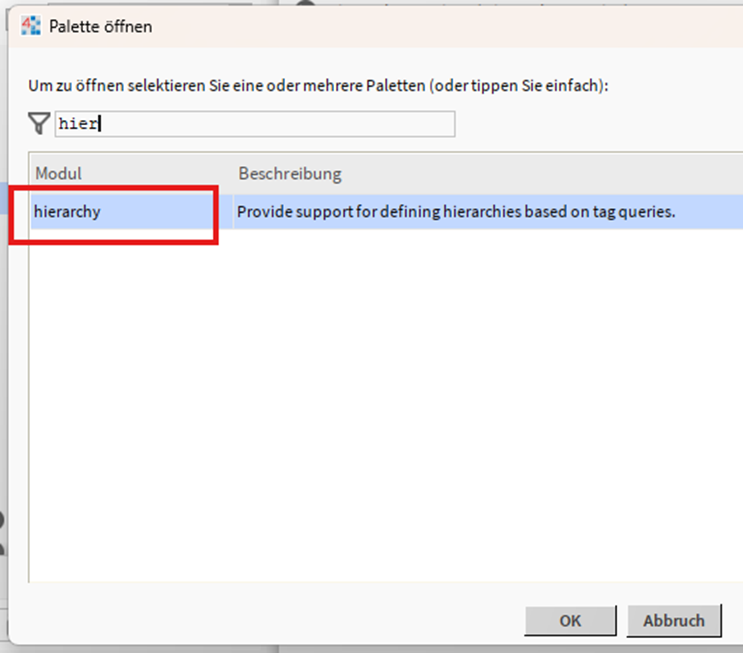

7. Die hierarchy Palette öffnen.

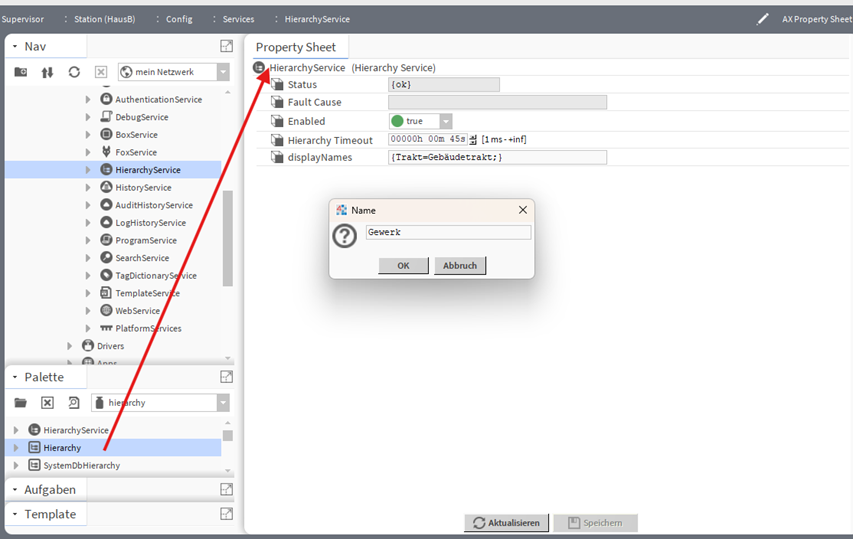

8. Neue Hierarchy in den HierarchyService reinziehen.

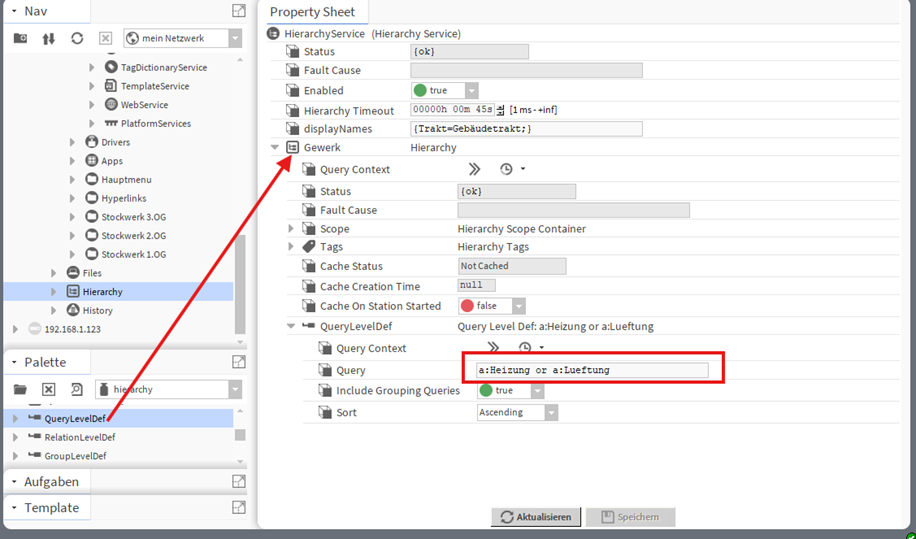

9. Aus der Palette einen QueryLefelDef zu dem neu erstellten Hierarchy Gewerk hinzufügen und im Feld Query a:Heizung or a:Lueftung eintragen.

10. Im Navigationsfenster nach unten zu Hierarchy scrollen und mit rechtsklick auf „Hierarhcy Navigationsbaum aktualisieren“.

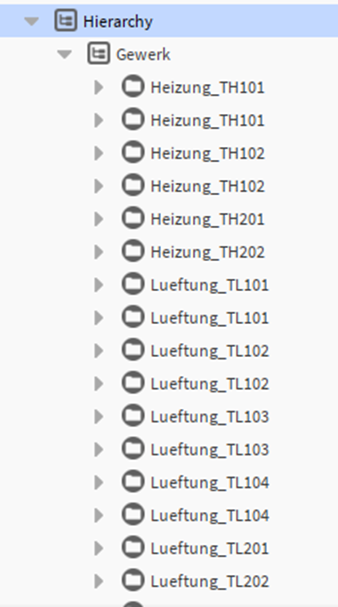

11. Beim Aufklappen des Hierarchy -> Gewerk Ordner sollten nun alle Heizung und Lüftungs getagten Anlagen erscheinen.

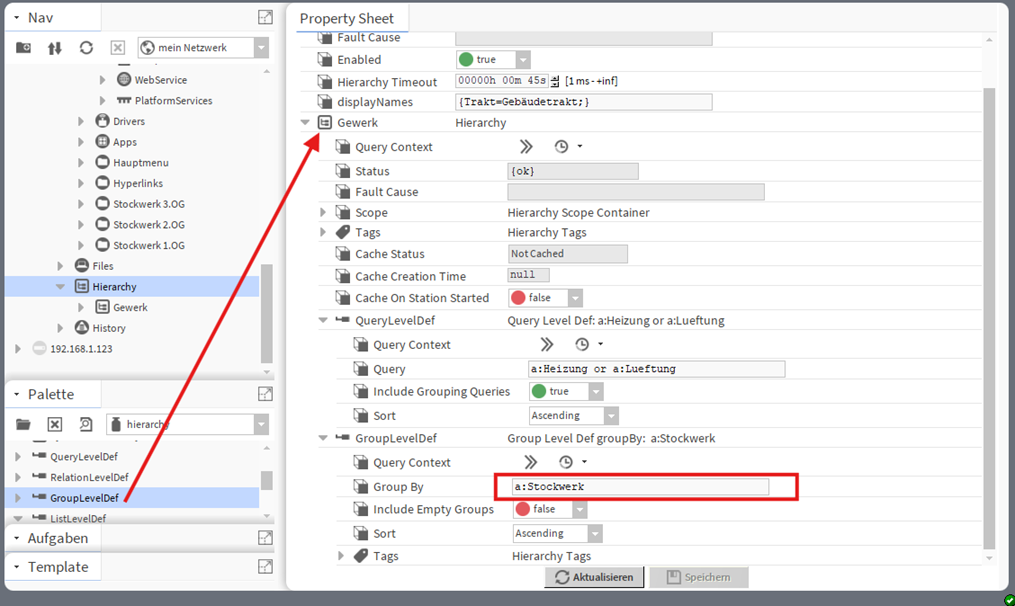

12. Aus der Palette einen GroupLefelDef in dem Gewerk Hierarchy hinzufügen und den Group By mit dem a:Stockwerk Tag ausfüllen.

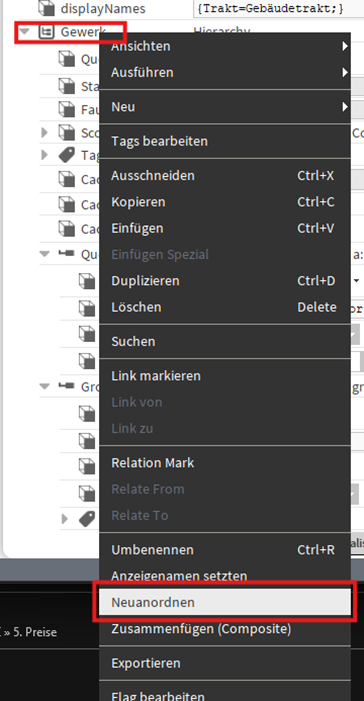

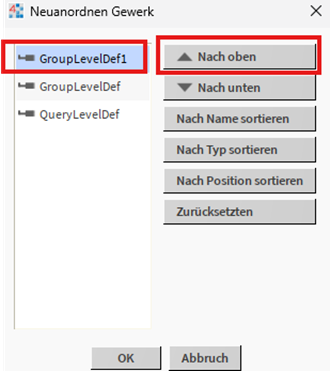

13. Rechtsklick auf Gewerk und Neuanordnen aufrufen.

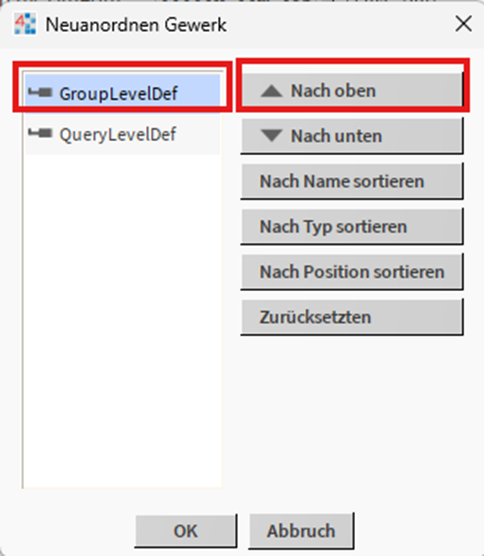

14. Den GroupLevelDef zuoberst anordnen.

15. Rechtsklick auf den Hierarchy Ordner zuunterst im Navigationsbaum und Navigationsbaum aktualisieren.

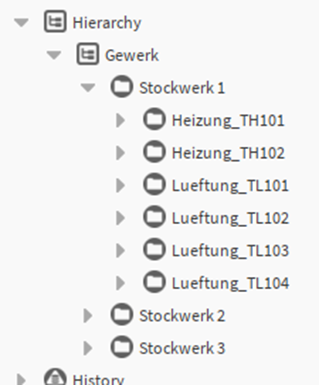

16. Nun sollten alle Anlagen nach Stockwerk sortiert sein.

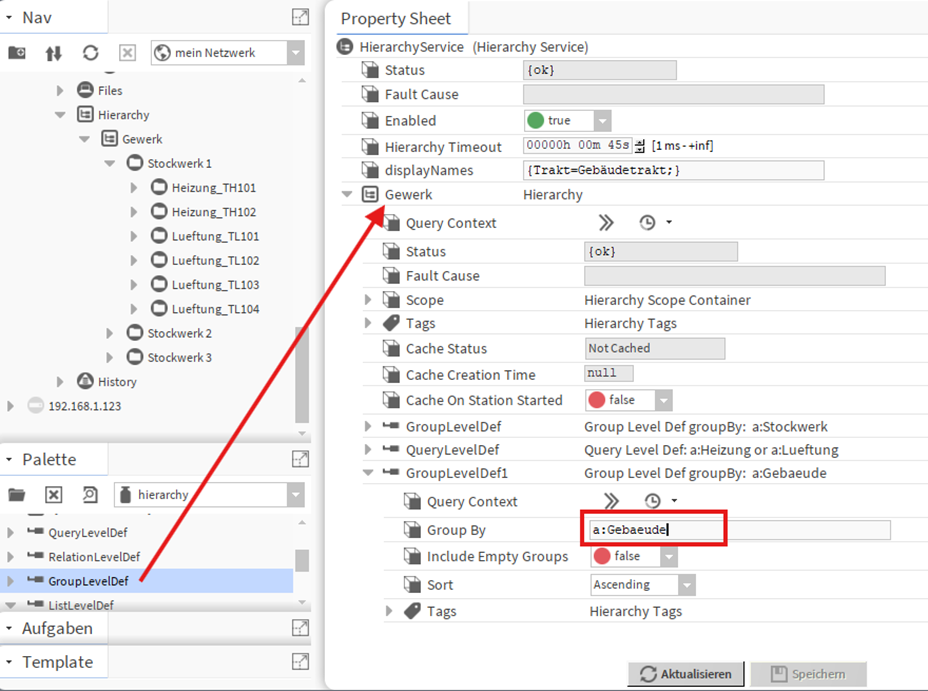

17. Füge einen weiteren GroupLevelDef in Gewerk hinzu und befülle den Group By mit a:Gebauede.

18. Den Gewerk mit rechtsklick noch einmal neu anordnen und den GroupLefelDef1 zuoberst anordnen.

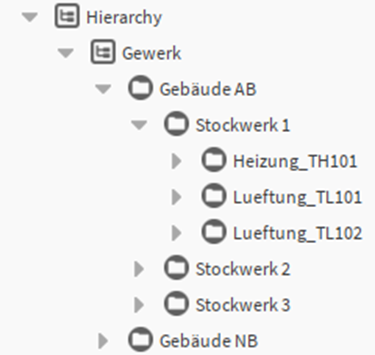

19. Nun sollte nach aktualisieren der Hierarchy, die Anlagen unter Gebäude und Stockwerk unterteilt sein.

Hierarchy mit NEQL

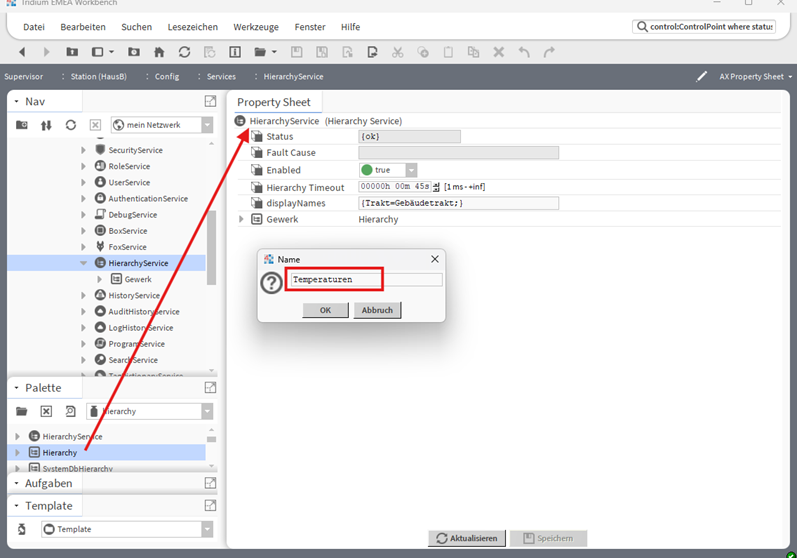

1. Neue Hierarchy in den HierarchyService hineinziehen und mit Temperatur beschriften.

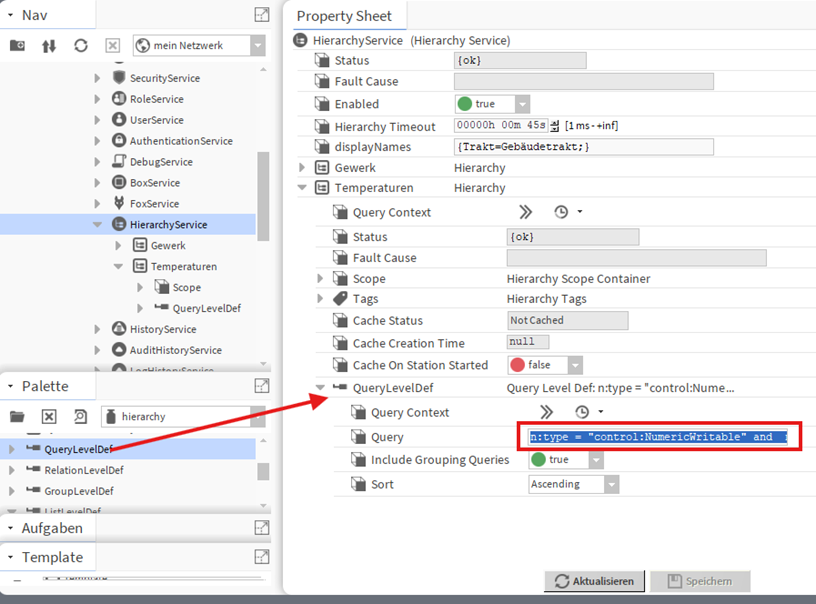

2. Unter den neu hinzugefügten Hierarchy „Temperatur“ einen QueryLefelDef hinzufügen und ins Feld Query folgenden Query eintragen:

n:type = "control:NumericWritable" and n:name like "Vorlauftemp.*" or n:name like "Zulufttemp.*" or n:name like "Ruecklauftemp.*"

3. Den Hierarchy Ordner mit Rechtsklick aktualisieren.

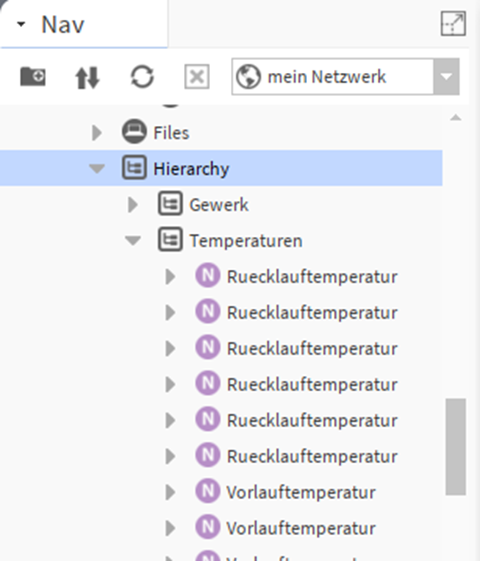

Nun sollten alle Temperaturen Datenpunkte ersichtlich sein.

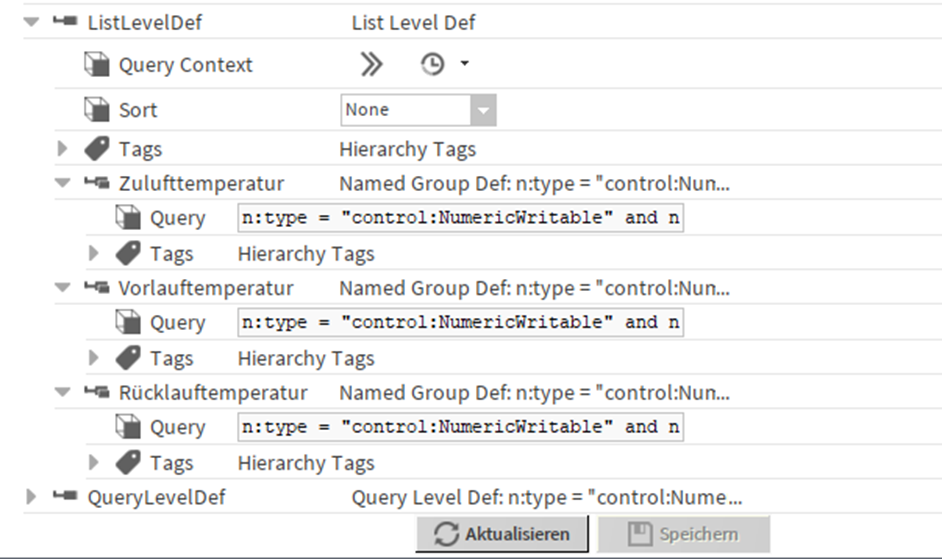

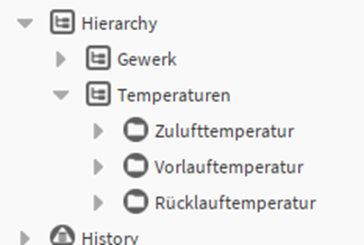

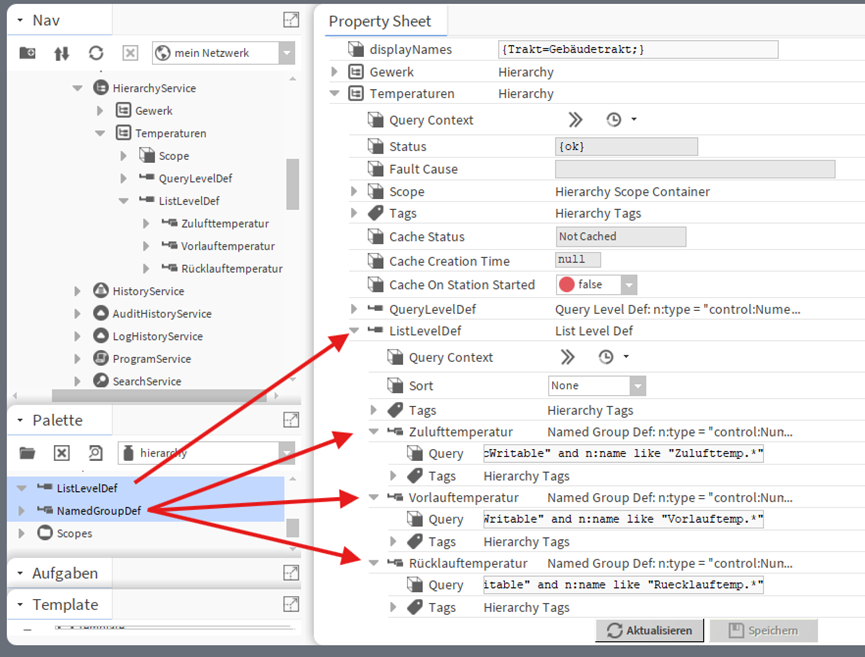

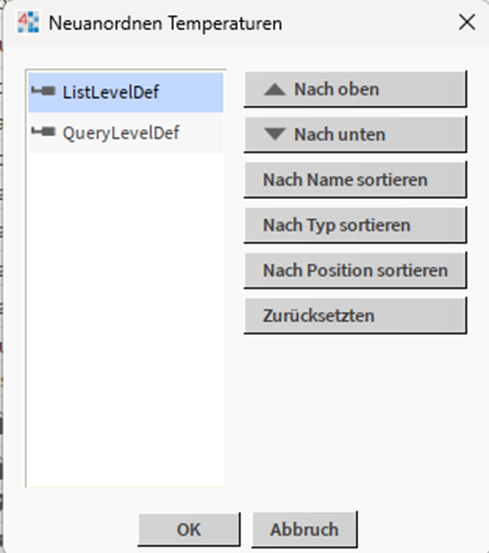

4. Von der Hierarchy Palette einen ListLevelDef in die Hierarchy Temperaturen hineinziehen und drei NamedGroupDef in den ListLevelDef mit den Namen «Zulufttemperatur, «Vorlauftemperatur» und «Rücklauftemperatur» hinzufügen.
