Anleitung

iSMA AAC20 Modbus Slave auf COM2

Inhalt

• Vertraulichkeitshinweis
• Beschreibung
• Anleitung

Vertraulichkeitshinweis

Die Informationen in diesem Dokument sind vertrauliche Informationen der alvasys automation ag ("alvasys"). Solche Informationen und die hier beschriebene Software werden unter Lizenzvereinbarung bereitgestellt und dürfen nur gemäss dieser Vereinbarung verwendet werden. Die in diesem Dokument enthaltenen Informationen werden ausschliesslich für den Gebrauch durch Mitarbeiter, Lizenznehmer und Systembesitzer von ALVASYS bereitgestellt. Der Inhalt dieses Dokuments darf nicht an andere weitergegeben oder für andere vervielfältigt werden. Obwohl alle Anstrengungen unternommen wurden, um die Richtigkeit dieses Dokuments zu gewährleisten, ist ALVASYS nicht verantwortlich für Schäden jeglicher Art, einschliesslich Folgeschäden, die aus der Anwendung der hier enthaltenen Informationen resultieren. Informationen und Spezifikationen, die hier veröffentlicht werden, sind zum Zeitpunkt dieser Veröffentlichung aktuell und können ohne vorherige Ankündigung geändert werden. Dieses Dokument darf von Parteien, die autorisiert sind, ALVASYS-Produkte im Zusammenhang mit der Verteilung dieser Produkte zu verteilen, kopiert werden, unter der Bedingung, dass dies durch die Verträge autorisiert ist, die eine solche Verteilung ermöglichen. Es darf anderweitig, ganz oder teilweise, nicht kopiert, fotokopiert, reproduziert, übersetzt oder in irgendeiner elektronischen Form oder maschinenlesbaren Form reduziert werden, ohne vorherige schriftliche Zustimmung von ALVASYS.

Beschreibung

In der Firmware 6.4 des AAC20 fehlt der Modbus-Slave-Treiber für die RJ12-Schnittstelle.

Falls die COM2-Schnittstelle nicht belegt ist, kann diese alternativ, als Modbus-Slave verwendet werden.

Wie ihr das ganz einfach einrichtet, zeigen wir euch hier.

Anleitung

1. Starte das iC Tool und verbinde mit dem AAC20 Kontroller.

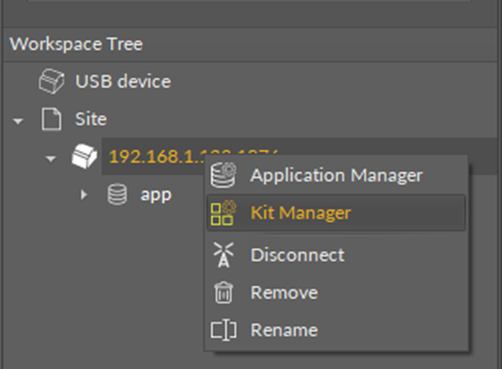

2. Klicke mit rechter Maustaste auf den verbundenen Kontroller und wähle Kit Manager.

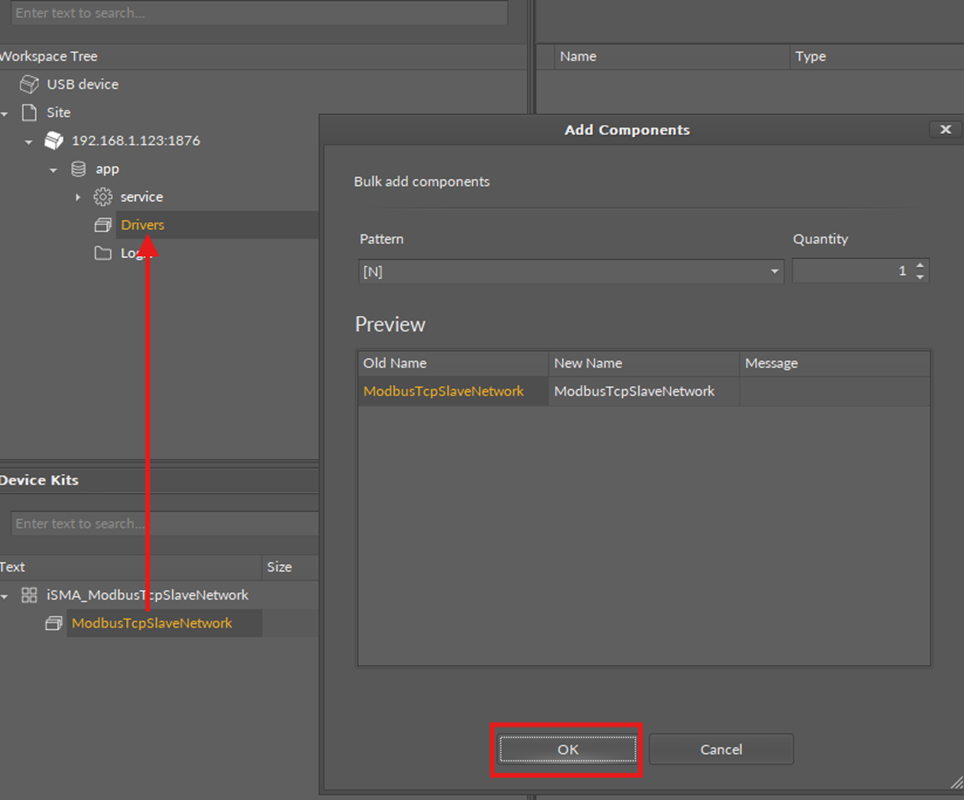

5. Wechsle zu app->Drivers und füge den ModbusTcpSlaveNetwork hinzu. Bestätige mit OK.

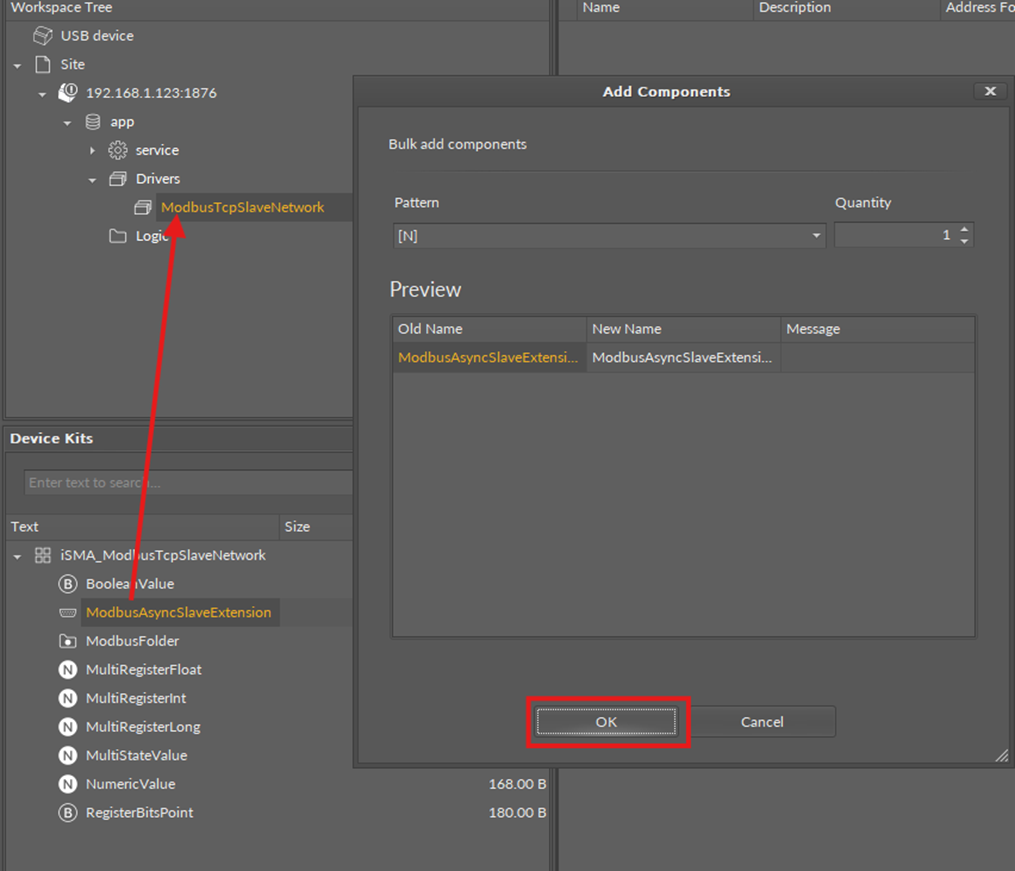

6. Klicke doppelt auf das neu hinzugefügte ModbusTcpSlaveNetwork und füge den ModbusAsyncSlaveExtension hinzu. Bestätige mit OK.

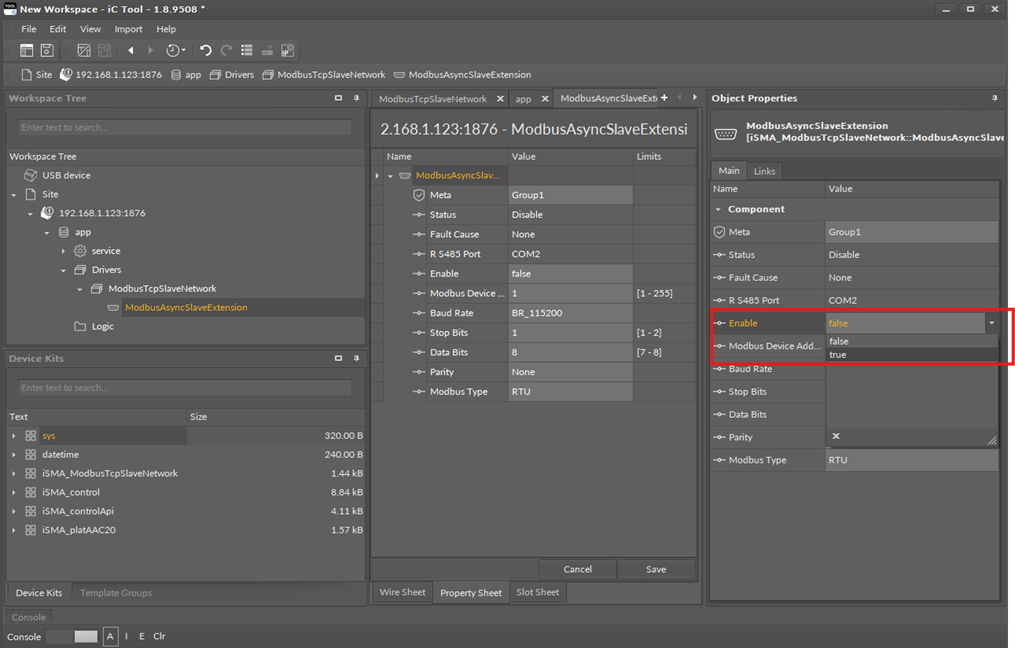

7. Aktiviere den ModbusAsyncSlaveExtension

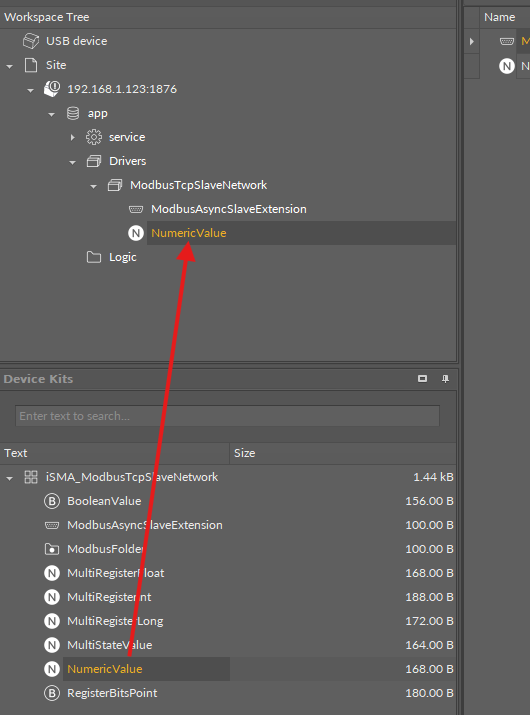

8. Nun kannst du die gewünschten Datenpunkte in den ModbusTcpSlaveNetwork hinzufügen.

Dokumentenhistorie

Getestete Versionen:

iC Tool 1.8

AAC20 Firmware 6.4

Links:

https://www.alvasys.ch/support

https://www.youtube.com/@alvasysautomationag3852
