Anleitung

Niagara N4 Workbench NavTree

Inhalt

Vertraulichkeitshinweis
Beschreibung
Anleitung
Beispiele

Vertraulichkeitshinweis

Die Informationen in diesem Dokument sind vertrauliche Informationen der alvasys automation ag ("alvasys"). Solche Informationen und die hier beschriebene Software werden unter Lizenzvereinbarung bereitgestellt und dürfen nur gemäss dieser Vereinbarung verwendet werden. Die in diesem Dokument enthaltenen Informationen werden ausschliesslich für den Gebrauch durch Mitarbeiter, Lizenznehmer und Systembesitzer von ALVASYS bereitgestellt. Der Inhalt dieses Dokuments darf nicht an andere weitergegeben oder für andere vervielfältigt werden. Obwohl alle Anstrengungen unternommen wurden, um die Richtigkeit dieses Dokuments zu gewährleisten, ist ALVASYS nicht verantwortlich für Schäden jeglicher Art, einschliesslich Folgeschäden, die aus der Anwendung der hier enthaltenen Informationen resultieren. Informationen und Spezifikationen, die hier veröffentlicht werden, sind zum Zeitpunkt dieser Veröffentlichung aktuell und können ohne vorherige Ankündigung geändert werden. Dieses Dokument darf von Parteien, die autorisiert sind, ALVASYS-Produkte im Zusammenhang mit der Verteilung dieser Produkte zu verteilen, kopiert werden, unter der Bedingung, dass dies durch die Verträge autorisiert ist, die eine solche Verteilung ermöglichen. Es darf anderweitig, ganz oder teilweise, nicht kopiert, fotokopiert, reproduziert, übersetzt oder in irgendeiner elektronischen Form oder maschinenlesbaren Form reduziert werden, ohne vorherige schriftliche Zustimmung von ALVASYS.

Beschreibung

In dieser kurzen Anleitung zeigen wir euch, wie ihr den NavTree effizient nutzt, um schneller durch eure Stationen zu navigieren und den Workflow in Niagara 4 zu optimieren.

Anforderungen

Niagara 4.x (>= 4.1)

Anleitung

Die Workbench erzeugt ein Abbild des Navigations Baumes beim Schliessen der Workbench und speichert diese unter C:\Users\Benutzer\Niagara4.15\TridiumEMEA\etc\navTree.xml
Die navTree.xml kann mit dem Texteditor bearbeitet werden.
Bei einer neuen Workbench ist folgender Text in der navTree.xml

<navTree>

<host ord="local:" navDisplayFormat=""/>

</navTree>

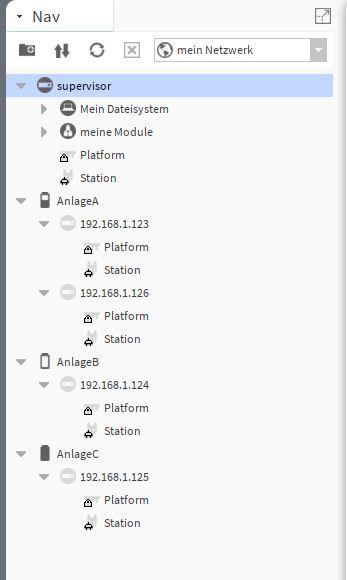

4. Der NavTree kann auch in eine Ordnerstruktur unterteilt werden.

Klicke dazu auf das Ordner Symbol rechts oben des Navigations Baumes.

5. Den Ordner beschriften

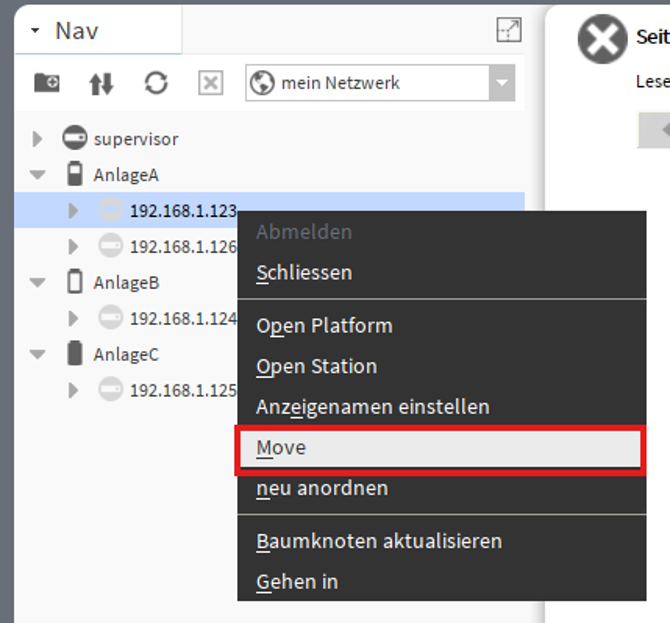

6. Mit rechtsklick auf bestehende Verbindungen und „Move“ wählen.

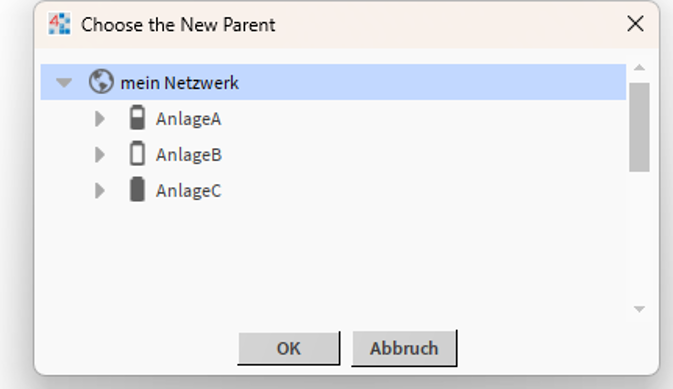

7. Den gewünschten Ort wählen.

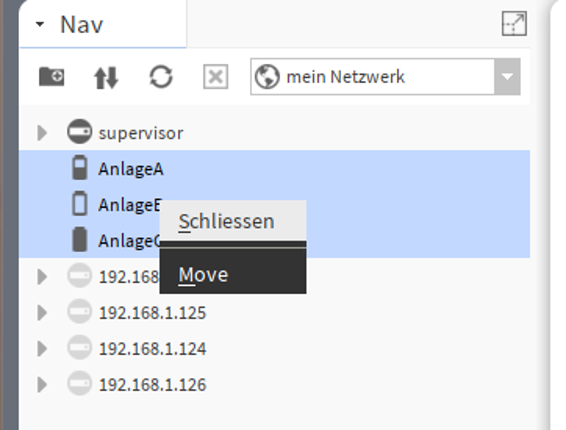

8. Auf die gewünschten Ordner klicken, die man nicht mehr möchte und mit rechter Maustaste auf Schliessen klicken.

Beispiele

Diese Beispiele könnt ihr rauskopieren, anpassen und in das NavTree.xml einfügen. Workbench neustarten.

<navTree>

<host ord="local:" navDisplayFormat="supervisor">

<session agent="platCrypto:DaemonSecureSessionAgent" port="5011"/>

<session agent="workbench:FoxSessionAgent" port="443" websocketPort="443" foxConnectionType="FOXWSS" useFoxs="false"/>

</host>

<host ord="ip:192.168.1.123" navDisplayFormat="%getDefaultNavDisplayName%">

<session agent="platCrypto:DaemonSecureSessionAgent" port="5011"/>

<session agent="workbench:FoxSessionAgent" port="443" websocketPort="443" foxConnectionType="FOXWSS" useFoxs="false"/>

</host>

<host ord="ip:192.168.1.124" navDisplayFormat="%getDefaultNavDisplayName%">

<session agent="platCrypto:DaemonSecureSessionAgent" port="5011"/>

<session agent="workbench:FoxSessionAgent" port="443" websocketPort="443" foxConnectionType="FOXWSS" useFoxs="false"/>

</host>

<host ord="ip:192.168.1.125" navDisplayFormat="%getDefaultNavDisplayName%">

<session agent="platCrypto:DaemonSecureSessionAgent" port="5011"/>

<session agent="workbench:FoxSessionAgent" port="443" websocketPort="443" foxConnectionType="FOXWSS" useFoxs="false"/>

</host>

<host ord="ip:192.168.1.126" navDisplayFormat="%getDefaultNavDisplayName%">

<session agent="platCrypto:DaemonSecureSessionAgent" port="5011"/>

<session agent="workbench:FoxSessionAgent" port="443" websocketPort="443" foxConnectionType="FOXWSS" useFoxs="false"/>

</host>

</navTree>

<navTree>

<host ord="local:" navDisplayFormat="supervisor">

<session agent="platCrypto:DaemonSecureSessionAgent" port="5011"/>

<session agent="workbench:FoxSessionAgent" port="443" websocketPort="443" foxConnectionType="FOXWSS" useFoxs="false"/>

</host>

<folder name="AnlageA" description="" icon="module://icons/x16/batteryDischarging.png" navDisplayFormat="">

<host ord="ip:192.168.1.123" navDisplayFormat="%getDefaultNavDisplayName%">

<session agent="platCrypto:DaemonSecureSessionAgent" port="5011"/>

<session agent="workbench:FoxSessionAgent" port="443" websocketPort="443" foxConnectionType="FOXWSS" useFoxs="false"/>

</host>

<host ord="ip:192.168.1.126" navDisplayFormat="%getDefaultNavDisplayName%">

<session agent="platCrypto:DaemonSecureSessionAgent" port="5011"/>

<session agent="workbench:FoxSessionAgent" port="443" websocketPort="443" foxConnectionType="FOXWSS" useFoxs="false"/>

</host>

</folder>

<folder name="AnlageB" description="" icon="module://icons/x16/batteryEmpty.png" navDisplayFormat="">

<host ord="ip:192.168.1.124" navDisplayFormat="%getDefaultNavDisplayName%">

<session agent="platCrypto:DaemonSecureSessionAgent" port="5011"/>

<session agent="workbench:FoxSessionAgent" port="443" websocketPort="443" foxConnectionType="FOXWSS" useFoxs="false"/>

</host>

</folder>

<folder name="AnlageC" description="" icon="module://icons/x16/batteryFull.png" navDisplayFormat="">

<host ord="ip:192.168.1.125" navDisplayFormat="%getDefaultNavDisplayName%">

<session agent="platCrypto:DaemonSecureSessionAgent" port="5011"/>

<session agent="workbench:FoxSessionAgent" port="443" websocketPort="443" foxConnectionType="FOXWSS" useFoxs="false"/>

</host>

</folder>

</navTree>
