Beschreibung
Mit der MQTT-to-Modbus-TCP/IP-Gateway-Funktion von Teltonika können MQTT-Nachrichten direkt in Modbus-TCP/IP-Befehle umgewandelt werden. Dadurch lassen sich Modbus-Register über einen MQTT-Broker auslesen oder beschreiben. Die Funktion ermöglicht eine einfache Integration von Modbus-Geräten in IoT-, Cloud- und Gebäudeautomationssysteme.
Anforderungen
Teltonika Router mit aktuellster Firmware
Router einrichten

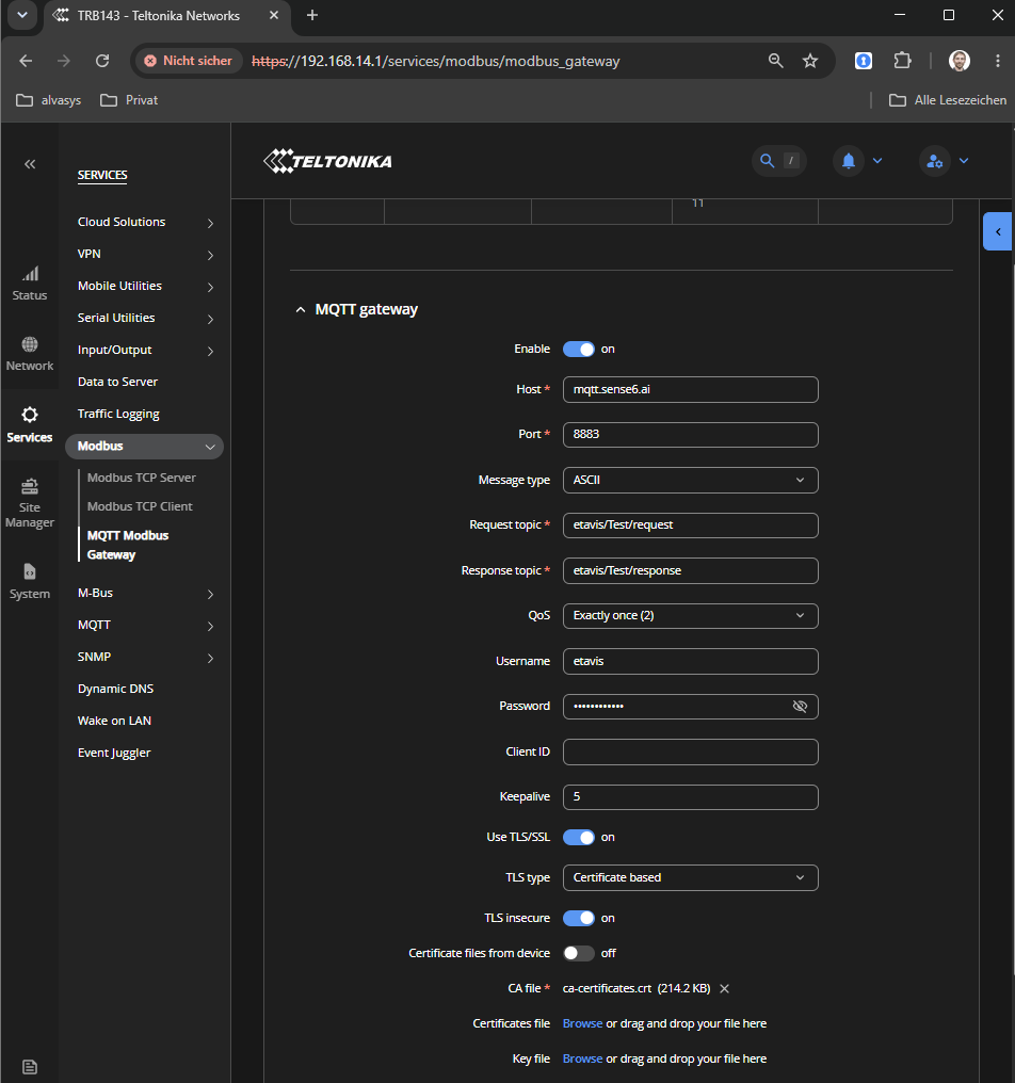

1 Navigiere auf dem Router zu Services->Modbus->MQTT Modbus Gateway
Fülle alle rot markierten Felder mit den Broker Daten aus.

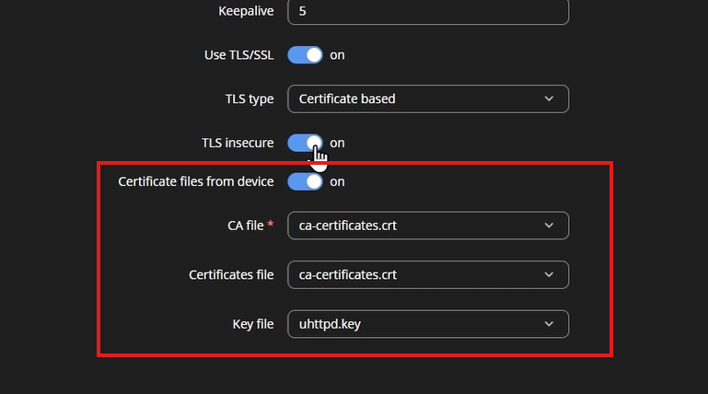

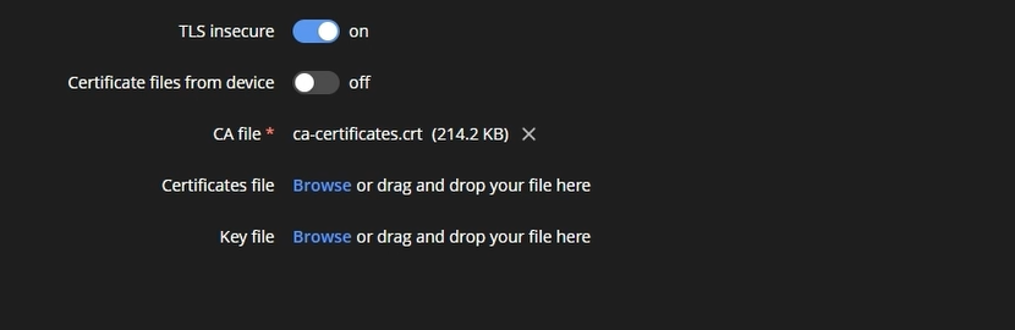

2. Um das richtige CA-File zu erhalten, muss stand Firmware 07.23.7
Certificate files from device einmal aktiviert und wieder ausgeschaltet werden

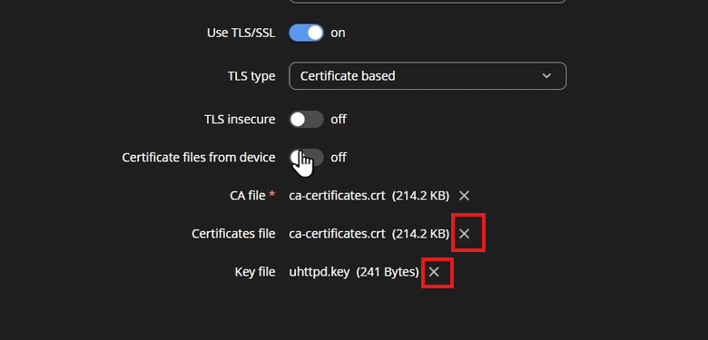

Danach Certificates files und key file löschen und nur CA file behalten. Speichern!
Niagara einrichten

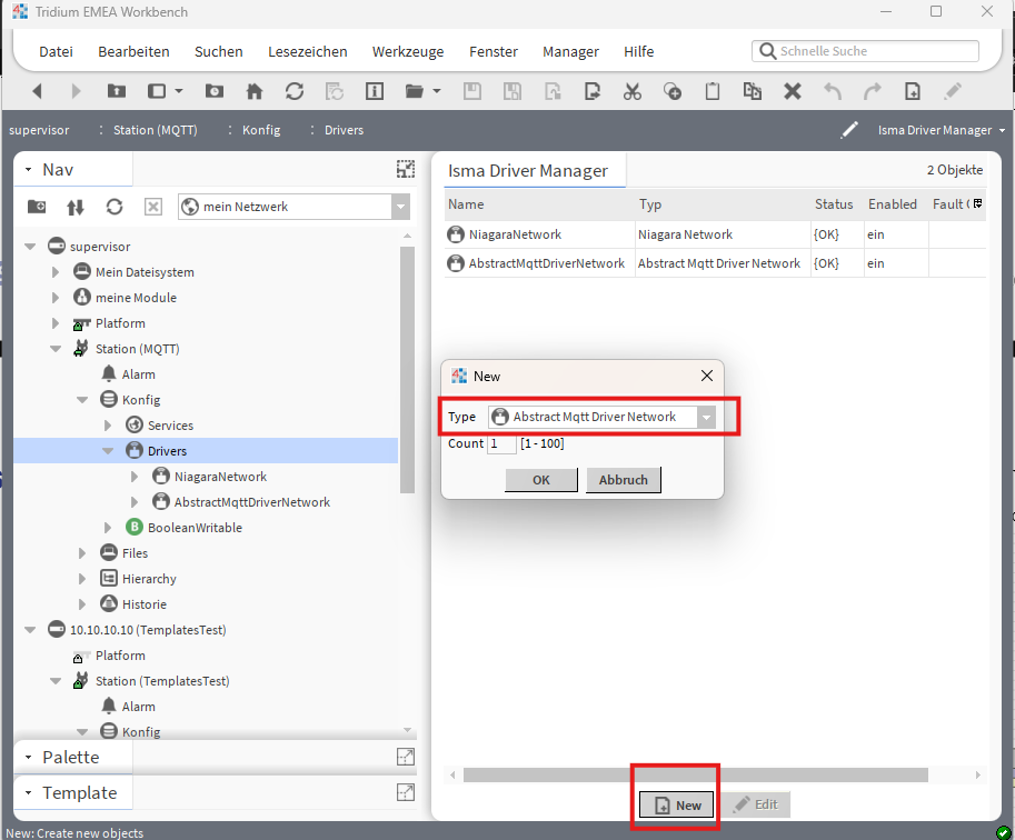

- Erstelle unter Drivers einen neuen Abstract Mqtt Driver Network.

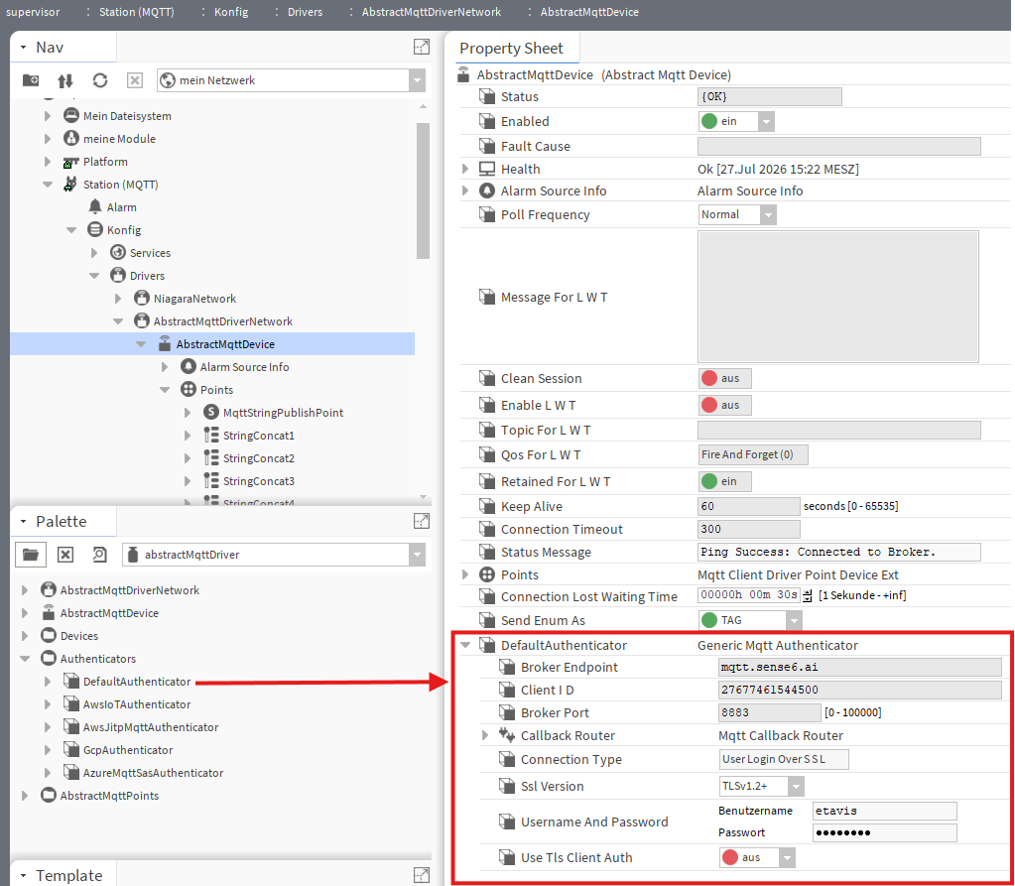

2. Falls nicht vorhanden, ziehe aus der AbstractMqttDriver unter Authenticator den
DefaultAuthenticator in den neu hinzugefügten Driver.
Fülle alle Broker daten richtig ein.

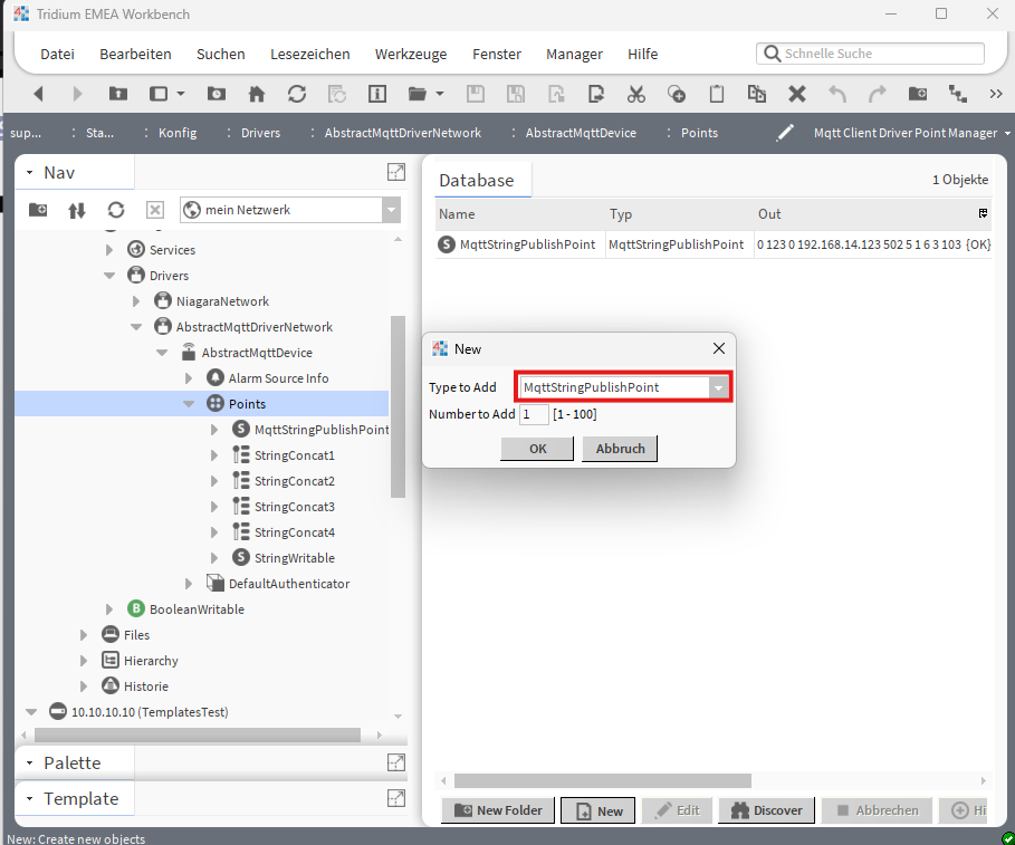

3. Lege unter Points einen neuen MqttStringPublishPoint an.

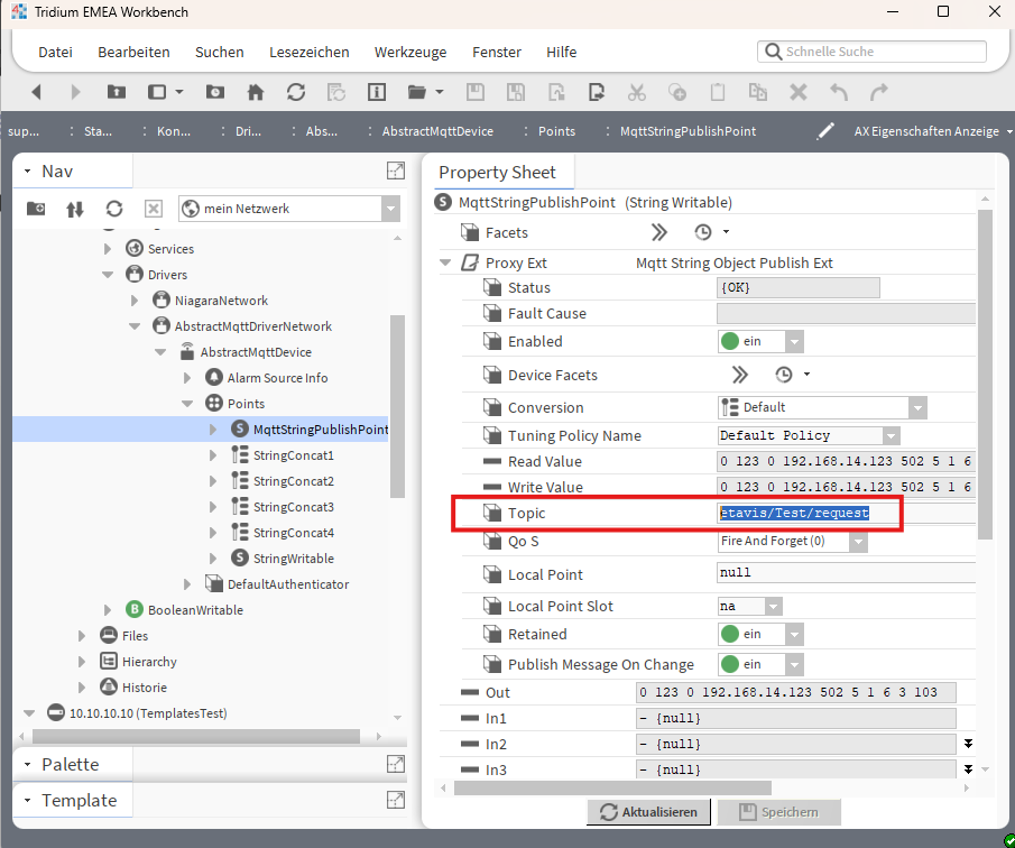

4. Weise dem Point den richtige Topic zu.
Telegramm einrichten

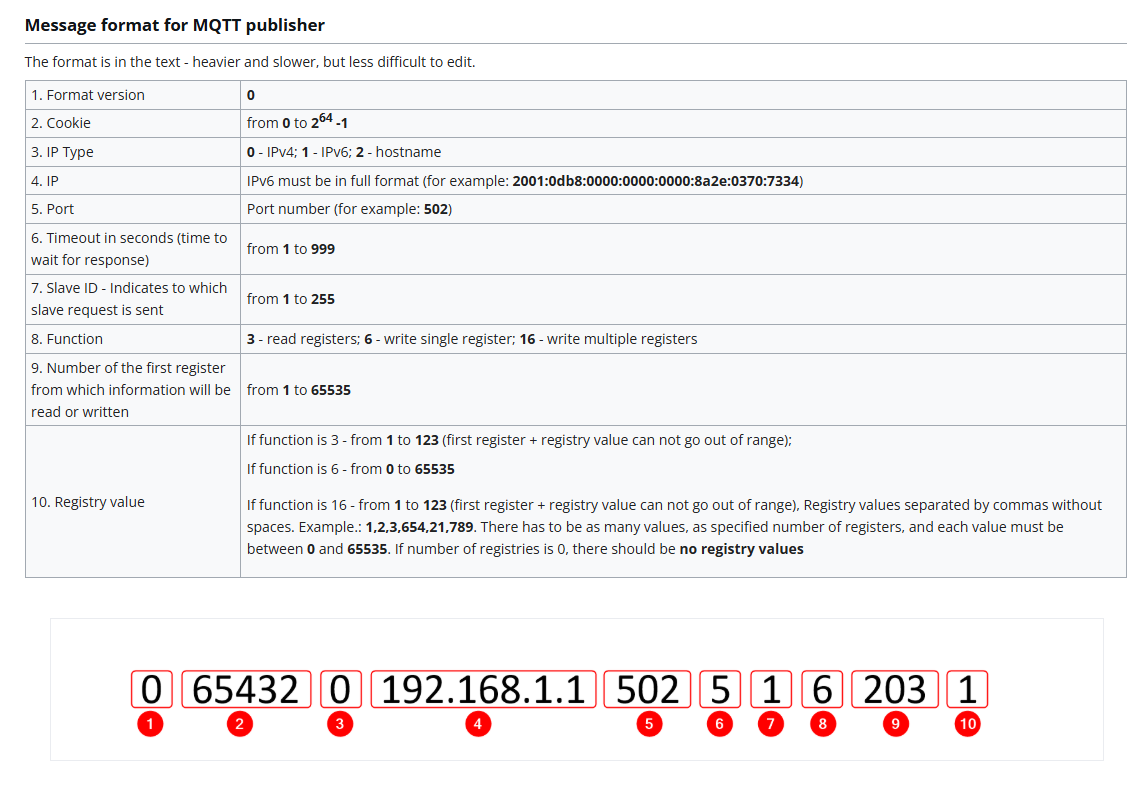

- Damit das Telegramm durch den Teltonika Router richtig durchgeleitet wird, muss ein String mit folgendem Inhalt an den Broker gesendet werden.

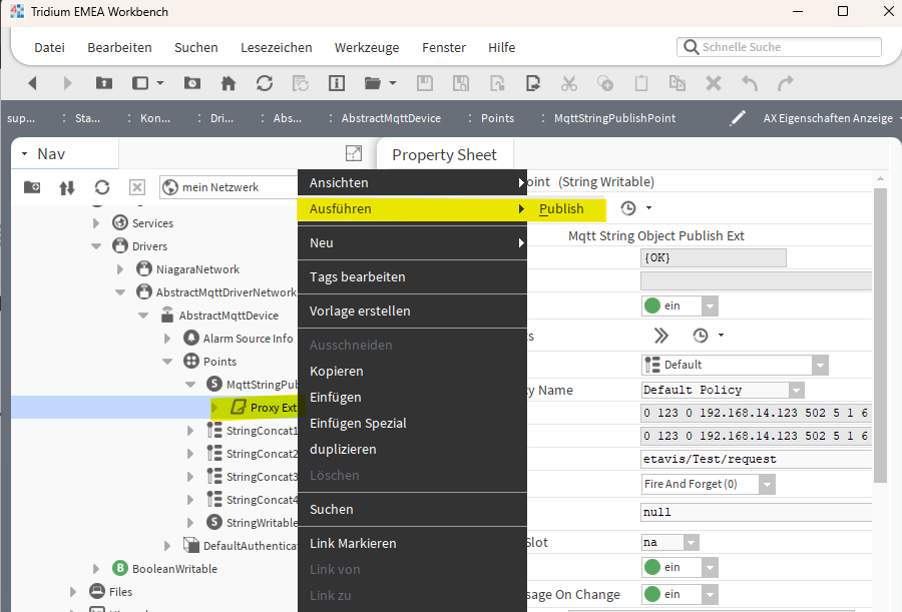

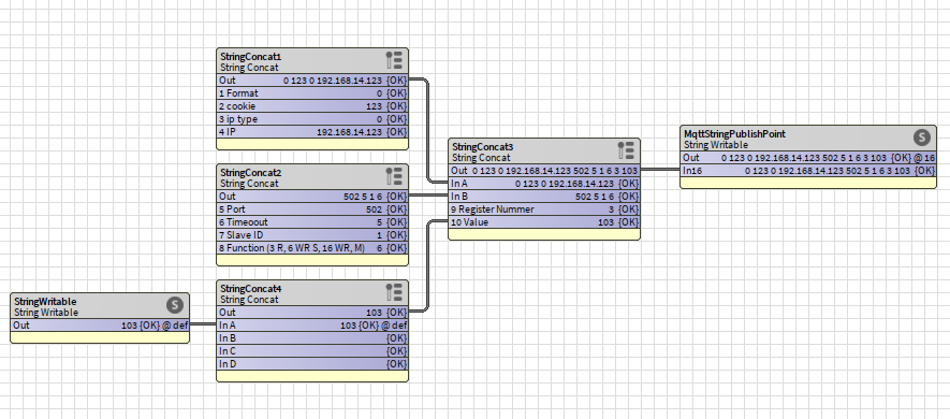

2. Wenn der String richtig zusammengefügt ist, kannst du mit rechtsklick auf den Proxy Ext des
MqttStringPoints klicken und Publish ausführen.
3. Wenn der String richtig zugeordnet werden konnte, sendet der Teltonika-Router auf den Topic
response ein OK.
Dokumentenhistorie
Name | Datum | Änderung |
Tobias Thomann | 27.07.2026 | Dokument erstellt |
|
|
|
|
|
|
Getestete Version:
Teltonika RUT241
